Tấm PVC võng không đều khi thermoforming do đâu?

Tấm PVC võng không đều khi thermoforming cho thấy các vùng trên sheet không đạt cùng trạng thái mềm khi gia nhiệt. Nguyên nhân có thể đến từ độ dày, orientation, mức fusion, rheology hoặc phân bố nhiệt của lò. AN ĐẠTphân tích cách đọc hình dạng võng để xác định nên kiểm tra sheet, compound hay hệ thống gia nhiệt trước.

1. Sag trong thermoforming là gì?

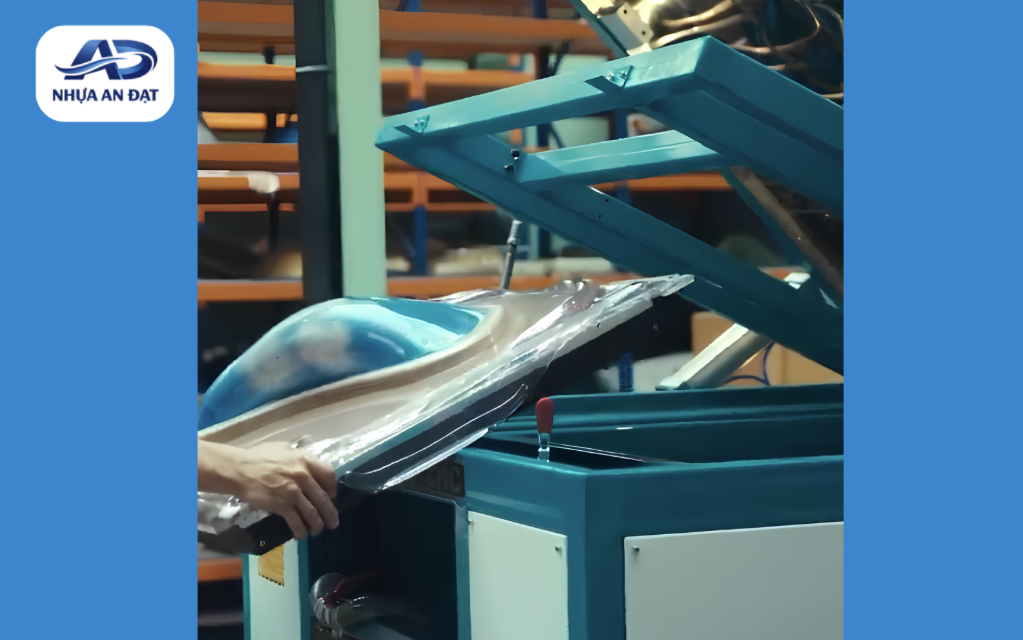

Sag là hiện tượng tấm nhựa mềm dần và võng xuống dưới tác động của trọng lực trong giai đoạn gia nhiệt trước khi tạo hình. Một mức sag nhất định có thể là trạng thái bình thường của quá trình thermoforming. Vấn đề xuất hiện khi tấm võng không đối xứng, một vùng mềm nhanh hơn hoặc độ võng thay đổi lớn giữa các lần chạy.

Ví dụ, phần giữa sheet võng sâu trong khi hai bên còn tương đối cứng; một góc chảy xuống sớm hơn các góc còn lại; hoặc cùng một chương trình gia nhiệt nhưng batch này sag nhiều hơn batch trước.

Những biểu hiện đó cho thấy nhiệt hoặc khả năng đáp ứng nhiệt của tấm không đồng nhất. Với PVC Compound cứngdùng cho sheet, rheology, fusion và cấu trúc của vật liệu ảnh hưởng cách tấm mềm khi được reheating. Tuy nhiên, heater, độ dày và orientation cũng tạo tác động tương tự.

Do đó, uneven sag không nên được quy hoàn toàn cho compound. Điểm cần xác định đầu tiên là hình dạng võng có đi theo một vị trí cố định của lò, đi theo hướng của sheet hay thay đổi theo từng batch vật liệu.

2. Vì sao độ dày không đều làm tấm võng lệch?

Độ dày ảnh hưởng trực tiếp đến tốc độ tấm nhận nhiệt. Vùng mỏng có ít vật liệu hơn nên có thể đạt trạng thái mềm nhanh hơn vùng dày trong cùng một điều kiện gia nhiệt. Khi lực trọng trường bắt đầu kéo tấm xuống, phần đã mềm trước sẽ biến dạng nhiều hơn và tiếp tục chịu strain lớn hơn các vùng xung quanh.

Kết quả là một sai lệch thickness ban đầu có thể trở thành sag difference rõ hơn sau khi gia nhiệt. Điều này đặc biệt đáng chú ý nếu một dải trên sheet luôn võng nhanh hơn phần còn lại. Trước khi thay formulation, nhà máy nên đo lại thickness map của sheet nguội.

Bài độ dày tấm PVC cứng không đồng đềuliên quan trực tiếp đến tình huống này. Nếu thickness đã lệch ngay từ extrusion, lò thermoforming chỉ làm sự khác biệt đó bộc lộ rõ hơn.

Ví dụ, nếu vùng giữa mỏng hơn hai bên và luôn sag mạnh tại cùng vị trí, việc chỉnh heater có thể giúp bù một phần nhưng không giải quyết nguyên nhân từ sheet. Ngược lại, nếu độ dày tương đối đồng đều nhưng một vùng vẫn mềm nhanh hơn, cần chuyển sang kiểm tra orientation, heater hoặc rheology.

3. Orientation của sheet ảnh hưởng sag như thế nào?

Tấm PVC sau extrusion hoặc calendering có thể lưu lại một mức orientation nhất định do polymer đã bị kéo và định hướng trong quá trình sản xuất.Khi sheet được gia nhiệt trở lại, một phần orientation và ứng suất tích lũy có thể được giải phóng. Điều này làm tấm có xu hướng co hoặc biến dạng khác nhau theo hướng máy và hướng ngang.

Vì vậy, hai miếng sheet được cắt từ cùng một tấm nhưng xoay 90° khi đưa vào máy thermoforming có thể không sag hoàn toàn giống nhau.

Orientation càng không đồng đều, sự khác biệt càng dễ bộc lộ trong giai đoạn reheating. Đây cũng là một trong những lý do tấm PVC bị trắng khi thermoformingcó thể thay đổi theo hướng đặt sheet. Cùng một cấu trúc polymer đang ảnh hưởng cả cách vật liệu mềm và cách ứng suất được phân bố khi kéo.

Một thử nghiệm đơn giản có giá trị là lấy các mẫu từ cùng batch, đánh dấu hướng sheet rồi gia nhiệt trong cùng điều kiện nhưng thay đổi hướng đặt. Nếu sag thay đổi rõ theo hướng của vật liệu thay vì theo vị trí heater, orientation cần được đưa lên cao trong danh sách nguyên nhân.

4. Rheology và fusion có làm tấm mềm không đều không?

Có thể. Sheet nhìn đồng đều ở nhiệt độ phòng chưa chắc đáp ứng hoàn toàn giống nhau khi được gia nhiệt trở lại. Mức fusion ảnh hưởng cấu trúc của PVC sau quá trình sản xuất tấm. Nếu hệ không đạt trạng thái tương đối đồng nhất, các vùng vật liệu có thể phản ứng khác nhau khi reheating. Bài độ gel hóa PVCvì vậy là một cluster quan trọng khi phân tích uneven sag.

Rheology của compound cũng quyết định mức độ material resistance giảm như thế nào khi nhiệt tăng. Nếu formulation thay đổi giữa các batch, sag profile có thể thay đổi dù heater program giữ nguyên.

Tuy nhiên, cần thận trọng với kết luận này. Nếu toàn bộ sheet của một batch võng nhiều hơn một batch khác nhưng vẫn tương đối đối xứng, rheology hoặc formulation đáng được kiểm tra. Nhưng nếu chỉ một vùng cố định trong lò luôn võng mạnh, heater hoặc điều kiện gá kẹp thường cần được ưu tiên trước.

Đây cũng là lý do khi phát triển PVC Compound theo mẫu và yêu cầu kỹ thuậtcho thermoforming, chỉ tiêu độ cứng ở nhiệt độ phòng là chưa đủ. Khả năng mềm và biến dạng trong temperature window thực tế cũng phải được xác nhận bằng trial.

5. Phân bố nhiệt của lò ảnh hưởng võng tấm ra sao?

Nếu một khu vực nhận năng lượng nhiệt nhiều hơn, vùng đó sẽ mềm sớm hơn và sag mạnh hơn. Khi đã võng xuống, khoảng cách từ sheet tới heater tiếp tục thay đổi, khiến phân bố nhiệt có thể khác thêm trong suốt chu kỳ. Do đó, một sai lệch nhiệt ban đầu tương đối nhỏ vẫn có thể trở nên rõ rệt khi sheet bắt đầu mềm.

Với heater hai mặt, vấn đề còn nằm ở cân bằng nhiệt giữa mặt trên và mặt dưới. Nếu hai phía không tương ứng, sheet có thể nóng không đều theo chiều dày và tạo hành vi deformation khác dự kiến.

Một số tình huống thường gặp gồm vùng giữa sheet nhận nhiệt mạnh hơn, heater edge yếu hơn, một zone có output lệch hoặc bề mặt heater bị suy giảm không đồng đều theo thời gian. Không nên đánh giá chỉ bằng temperature setpoint. Hai zone cùng cài một nhiệt độ chưa chắc truyền cùng mức năng lượng vào sheet.

Nếu có điều kiện đo, việc lập thermal map hoặc ít nhất chạy một mẫu đối chứng theo vị trí có thể giúp xác định liệu uneven sag đi theo heater hay đi theo sheet. Đây là bước nên làm trước khi yêu cầu nhà cung cấp compound thay rheology chỉ để bù cho một lò đang phân bố nhiệt không đều.

6. Kẹp tấm và kích thước sheet có thể gây uneven sag không?

• Kẹp không đều: Một cạnh giữ chặt hơn cạnh khác có thể làm sheet bị hạn chế co hoặc dịch chuyển không đồng đều khi gia nhiệt.
• Khung bị lệch: Nếu mặt phẳng kẹp không đồng nhất, khoảng cách từ từng vùng sheet đến heater cũng có thể khác nhau.
• Sheet quá lớn so với vùng gia nhiệt hữu hiệu: Phần giữa và phần cạnh có thể nhận điều kiện nhiệt khác rõ, nhất là khi heater layout chưa được tối ưu cho khổ này.
• Lực căng ban đầu khác nhau: Sheet bị kéo căng ở một phía trước khi gia nhiệt có thể tạo sag pattern lệch ngay cả khi vật liệu đồng nhất.
• Vị trí sheet trong frame thay đổi giữa các chu kỳ: Nếu mẫu không được đặt lặp lại ở cùng vị trí, rất khó sử dụng hình dạng sag để kết luận vật liệu đang biến động.

7. Làm sao phân biệt lỗi vật liệu với lỗi thiết bị?

8. Khi tấm PVC võng không đều nên kiểm tra theo thứ tự nào?

1. Chụp lại sag pattern trước khi thay setting: Ghi rõ vùng nào võng trước, hướng sheet và thời điểm trong chu kỳ để có baseline so sánh.
2. Đo thickness map: Nếu vùng võng sâu trùng vùng mỏng, cần xử lý tính đồng đều của sheet trước.
3. Xoay hướng tấm để thử orientation: Nếu pattern quay theo sheet, nguyên nhân nghiêng về vật liệu hoặc quá trình sản xuất sheet hơn heater.
4. Kiểm tra heater theo từng zone: Nếu lỗi đứng yên tại một vị trí của máy dù sheet đã đổi hướng, phân bố nhiệt cần được ưu tiên.
5. Kiểm tra frame và lực kẹp: Loại trừ tình trạng sheet bị giữ lệch hoặc khoảng cách đến heater không đồng đều.
6. So sánh giữa các batch: Nếu thiết bị và thickness đã được xác nhận nhưng sag vẫn thay đổi theo batch, mới đi sâu vào fusion và rheology.
7. Trial compound có kiểm soát: Chỉ thay formulation khi có dữ liệu cho thấy material thực sự là biến chính; giữ chương trình nhiệt, sheet thickness và thiết bị ổn định trong vòng thử.

9. Câu hỏi thường gặp về tấm PVC võng khi thermoforming

9.1 Sag nhiều có nghĩa vật liệu quá mềm không?

Không nhất thiết. Sag lớn còn có thể đến từ nhiệt cao, thời gian gia nhiệt dài, vùng sheet mỏng hoặc khoảng cách tới heater khác nhau. Cần so sánh material trong cùng một điều kiện trước khi kết luận rheology quá mềm.

9.2 Vì sao cùng tấm nhưng vùng giữa võng nhiều hơn?

Vùng giữa có thể nhận nhiệt khác vùng cạnh hoặc nằm xa vùng được frame giữ cố định hơn. Thickness và heater layout cần được kiểm tra trước khi quy nguyên nhân cho compound.

9.3 Heater đã cân rồi có cần đổi formulation không?

Chỉ khi độ dày, orientation, frame và điều kiện heater đã được xác nhận tương đối ổn định nhưng sag vẫn biến động theo batch hoặc material. Lúc đó rheology và fusion mới trở thành nhóm cần trial sâu hơn.

9.4 Uneven sag có làm sản phẩm sau tạo hình sai độ dày không?

Có thể. Vùng đã mềm và sag nhiều trước forming thường có xu hướng tham gia vào quá trình kéo khác các vùng còn lại, từ đó làm phân bố vật liệu trên chi tiết sau tạo hình thay đổi.

10. AN ĐẠT hỗ trợ đánh giá compound cho thermoforming như thế nào?

Khi khách hàng phản ánh sheet sag không ổn định, AN ĐẠTưu tiên xác định lỗi có thực sự đi theo material hay không trước khi điều chỉnh công thức. Những dữ liệu hữu ích gồm: mẫu sheet đạt và lỗi; thickness map; hướng MD/TD nếu đang quản lý; hình ảnh sag trước forming; grade resin; formulation tham chiếu; chương trình heater; thời gian gia nhiệt; khổ sheet và tình trạng frame/kẹp.

Nếu pattern đứng yên theo một vị trí trên máy dù đã đổi hướng sheet, AN ĐẠT không mặc định nguyên liệu là nguyên nhân. Heater, khoảng cách và frame cần được xử lý trước.

Nếu heater và thickness đã được xác nhận nhưng sag profile vẫn thay đổi rõ theo batch, AN ĐẠT có thể đánh giá phần rheology, fusion và formulation. Với những ứng dụng phù hợp, gia công hạt nhựa PVC theo yêu cầucó thể được phát triển dựa trên mẫu thành phẩm và processing window cần đạt. Nếu dây chuyền sử dụng Dry Blend hoặc dạng nguyên liệu khác, phương án phối liệu cũng cần được xác định theo công nghệ thực tế.Mục tiêu là giúp sheet có khả năng reheating và deformation đủ ổn định trong cửa sổ tạo hình, không phải làm vật liệu càng mềm càng tốt.

Kết luận

Tấm PVC võng không đều khi thermoforming thường xuất phát từ một trong bốn nhóm chính: độ dày, orientation, rheology/fusion hoặc phân bố nhiệt. Gá kẹp và khổ sheet cũng có thể làm sag pattern lệch dù compound không thay đổi. Cách xử lý hiệu quả nhất là xem hình dạng võng như một dữ liệu chẩn đoán.

Nếu pattern đi theo vị trí trên máy, hãy kiểm tra heater và frame. Nếu pattern quay theo sheet, cần xem orientation và thickness. Nếu cùng thiết bị nhưng sag thay đổi rõ theo batch, formulation và fusion mới nên được ưu tiên. Với định hướng giải pháp PVC Compound cho sản xuất công nghiệp, AN ĐẠT có thể tiếp nhận mẫu sheet và dữ liệu thermoforming để phân tích phần liên quan đến vật liệu trước khi đề xuất vòng trial phù hợp.
