Processing Aid ACR có vai trò gì trong PVC Foam Board?

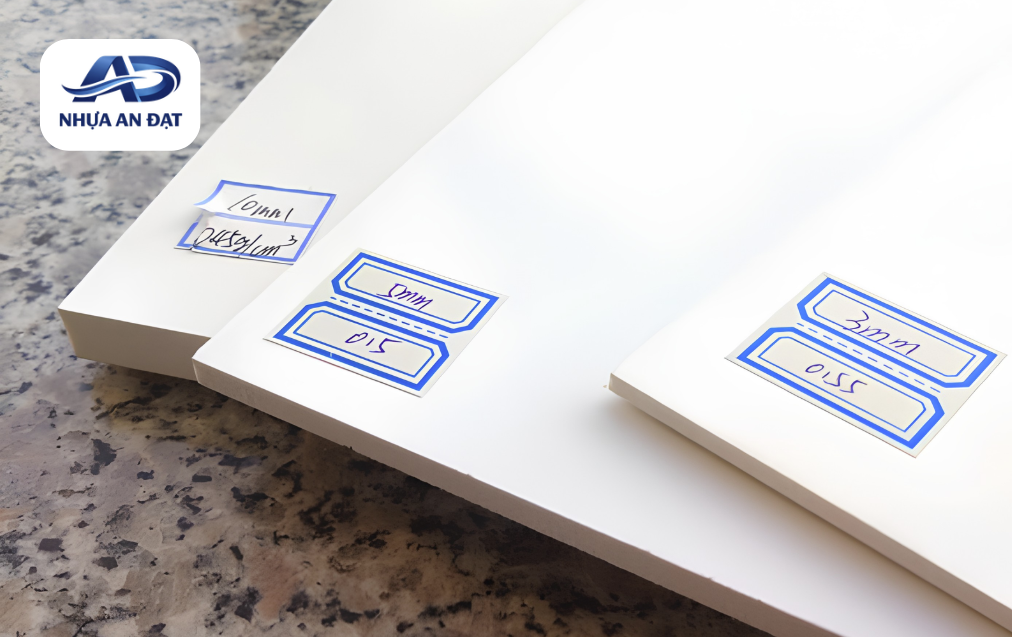

Processing Aid ACR cho PVC Foam Board ảnh hưởng trực tiếp đến quá trình fusion, độ bền nóng chảy và khả năng duy trì cấu trúc cell khi tấm tạo xốp. Tuy nhiên, tăng ACR không đồng nghĩa density sẽ giảm hoặc bề mặt luôn đẹp hơn, vì hiệu quả còn phụ thuộc resin, CaCO₃, lubricant và điều kiện extrusion. Trong bài viết này, AN ĐẠT phân tích cách ACR cần được cân bằng trong toàn bộ công thức Foam Board.

1. ACR Processing Aid là gì?

ACR Processing Aid là nhóm phụ gia acrylic được sử dụng trong PVC để hỗ trợ quá trình gia công, đặc biệt ở những công thức cần kiểm soát fusion và đặc tính của khối nóng chảy. Trong PVC Foam Board, ACR có vai trò quan trọng hơn so với việc đơn thuần giúp vật liệu “dễ chạy máy”, bởi hệ nóng chảy còn phải đủ ổn định để giữ lượng khí được tạo ra trong quá trình foaming.

Khi PVC Resin, filler và phụ gia đi qua extruder, vật liệu cần phát triển thành một hệ nóng chảy đủ đồng nhất. Processing Aid hỗ trợ tăng tương tác giữa các hạt PVC trong giai đoạn fusion và điều chỉnh rheology sau khi hệ đã hình thành melt.

Trong công thức PVC Compound cho PVC Foam Board, ACR thường cần được xem cùng ba yếu tố chính: mức fusion, melt strength và cấu trúc cell.

Điều cần lưu ý là tên “ACR” bao gồm nhiều grade có đặc tính khác nhau. Molecular weight, khả năng hỗ trợ fusion và mức tác động lên melt strength có thể khác đáng kể giữa từng mã.

Vì vậy, AN ĐẠT không xem Processing Aid như một phụ gia có thể thay thế theo tỷ lệ 1:1 chỉ vì cùng thuộc nhóm acrylic. Grade ACR phải được đánh giá trong đúng công thức và đúng điều kiện extrusion.

2. ACR ảnh hưởng đến quá trình fusion như thế nào?

Fusion là quá trình hệ PVC phát triển từ các hạt resin rời thành một cấu trúc nóng chảy liên tục dưới tác động của nhiệt, shear và áp lực. Với Foam Board, quá trình này cần diễn ra đủ sớm để melt có khả năng giữ khí khi chất tạo xốp bắt đầu hoạt động.

ACR tác động đến quá trình này theo một số hướng:

• Hỗ trợ fusion: Processing Aid giúp thúc đẩy sự phát triển của hệ melt, từ đó hỗ trợ PVC đạt trạng thái gia công phù hợp trong extruder.

• Điều chỉnh thời điểm fusion: Loại và mức ACR khác nhau có thể làm trạng thái vật liệu thay đổi sớm hoặc mạnh hơn trong cùng một profile nhiệt.

• Ảnh hưởng torque: Khi fusion diễn ra mạnh hơn và độ nhớt melt thay đổi, torque hoặc dòng motor có thể tăng so với công thức có lượng Processing Aid thấp hơn.

• Tác động đến bề mặt: Fusion phù hợp giúp cấu trúc vật liệu đồng đều hơn. Nếu hệ chưa fusion đủ, bề mặt và cơ tính của tấm có thể thiếu ổn định.

Tuy nhiên, ACR không thể được tách khỏi resin. K-value của PVC Resin, filler, lubricant và cấu hình screw đều ảnh hưởng lượng năng lượng mà hệ nhận được.

Vì vậy, khi fusion chưa phù hợp, giải pháp không mặc định là tăng ACR. AN ĐẠT cần đối chiếu cả công thức và dữ liệu máy trước khi xác định biến cần thay đổi.

3. Melt strength và cấu trúc cell liên quan gì đến ACR?

Khi chất tạo xốp sinh khí, khối PVC nóng chảy phải giãn ra nhưng vẫn đủ bền để giữ thành cell cho đến khi cấu trúc được làm nguội và cố định. Khả năng này thường được gọi là melt strength.

Nếu melt strength quá thấp, khí có thể làm cell phát triển nhanh nhưng thành cell không đủ ổn định. Cell dễ nhập lại với nhau, tăng kích thước hoặc sụp trước khi tấm được định hình hoàn chỉnh.

Processing Aid ACR, đặc biệt những grade có khả năng tăng melt strength cao, giúp cải thiện khả năng giữ cấu trúc này.

Mức ACR phù hợp có thể hỗ trợ:

• Giữ cell ổn định: Hạn chế cell bị phá vỡ hoặc nhập cell quá sớm.

• Kiểm soát kích thước cell: Hỗ trợ tạo cấu trúc xốp đồng đều hơn khi hệ foaming và nhiệt được cân bằng.

• Ổn định bề mặt: Cell ổn định phía dưới bề mặt giúp giảm nguy cơ xuất hiện vùng lõm hoặc biến dạng do cấu trúc xốp bị sụp.

• Duy trì hình dạng tấm: Melt đủ bền giúp vật liệu chịu được quá trình kéo, định hình và làm nguội tốt hơn.

Tuy nhiên, density không được quyết định bởi ACR riêng lẻ. Như đã phân tích trong bài CaCO₃ trong PVC Foam Board, filler cũng làm thay đổi rheology và khả năng phát triển cell.

Do đó, mục tiêu là tạo melt strength vừa đủ cho mức tạo xốp cần thiết, không phải tăng độ nhớt của hệ càng cao càng tốt.

4. ACR thông thường và foaming regulator khác nhau thế nào?

Hai khái niệm này thường bị dùng thay thế cho nhau, nhưng khi phát triển công thức Foam Board cần phân biệt rõ hơn.

Sự khác biệt thực tế còn phụ thuộc vào từng grade. Không phải mọi ACR đều có molecular weight, rheology hoặc khả năng giữ cell giống nhau.

Nếu lấy một Processing Aid thông thường thay trực tiếp cho foaming regulator chỉ dựa trên tên hóa học, tấm có thể thay đổi cell structure, density và tải máy.

Ngược lại, sử dụng một grade có melt strength rất cao trong công thức không cần mức độ đó cũng có thể làm hệ trở nên khó gia công hơn. Vì vậy, khi thay ACR, AN ĐẠT cần biết mã phụ gia hiện tại, mục tiêu sử dụng và vấn đề đang cần giải quyết, thay vì chỉ nhận thông tin “đang dùng ACR”.

5. Dấu hiệu công thức thiếu hoặc dư ACR

Không nên kết luận lượng ACR dựa trên một biểu hiện đơn lẻ. Cần đọc đồng thời trạng thái tấm và dữ liệu máy.

Một số dấu hiệu có thể dùng để khoanh vùng gồm:

• Fusion chậm hoặc cấu trúc melt yếu: Có thể cần kiểm tra mức Processing Aid cùng lubricant, resin và nhiệt độ.

• Cell lớn, dễ nhập cell: Melt strength có thể chưa đủ so với lượng khí đang hình thành.

• Cell dễ sụp: Cần kiểm tra ACR, foaming agent, nhiệt và cooling thay vì chỉ tăng Processing Aid.

• Torque tăng rõ: Hệ có thể đang tạo độ nhớt và melt strength cao hơn mức cần thiết, nhưng cũng phải loại trừ các thay đổi từ filler và resin.

• Output phải giảm để giữ ổn định: Đây là dấu hiệu công thức và cửa sổ máy cần được xem lại.

• Bề mặt thay đổi khi tăng ACR: Cần đối chiếu fusion, die pressure và cấu trúc cell trước khi tiếp tục tăng phụ gia.

Những biểu hiện này chỉ giúp khoanh vùng. Chúng không tạo thành quy tắc “thấy lỗi A thì tăng X phr ACR”. Điều cần xác định là trạng thái fusion, melt strength và foaming đang mất cân bằng ở đâu.

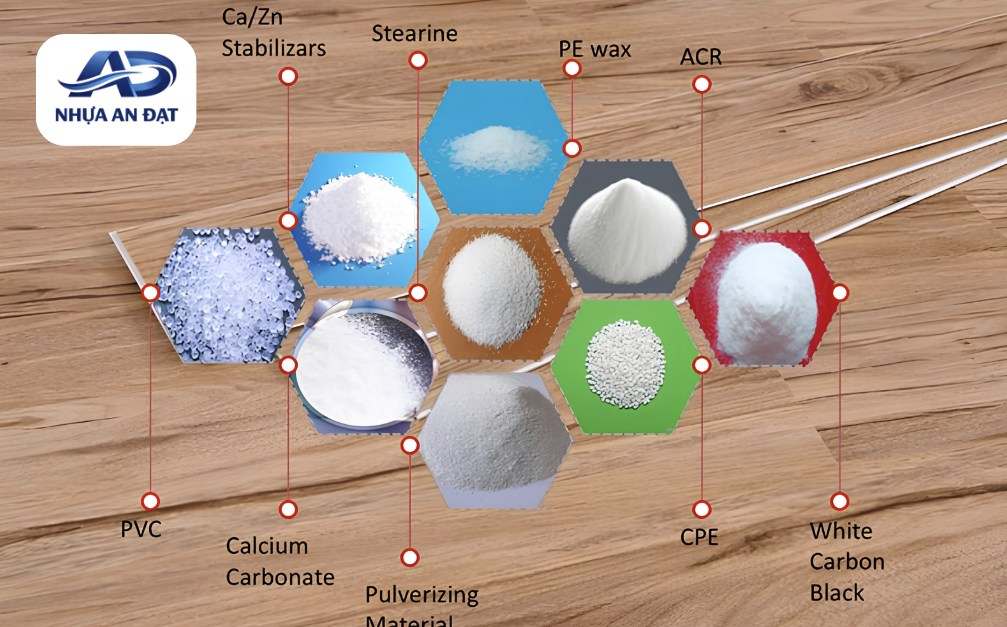

6. Tương tác giữa ACR, CaCO₃ và lubricant

Trong Foam Board, ACR không hoạt động riêng. Hai nhóm ảnh hưởng mạnh đến hiệu quả của Processing Aid là filler và lubricant.

• CaCO₃: Khi tỷ lệ filler tăng, rheology của hệ, tỷ trọng blend và khả năng phát triển cell đều có thể thay đổi. Vì vậy, công thức tăng filler thường cần đánh giá lại nhu cầu melt strength thay vì giữ nguyên ACR theo công thức cũ.

• Lubricant: Hệ bôi trơn kiểm soát ma sát và thời điểm fusion. Nếu lubricant ngoại quá mạnh, fusion có thể bị trì hoãn dù đã sử dụng Processing Aid. Ngược lại, ma sát quá lớn có thể làm torque và nhiệt của hệ tăng nhanh.

Do đó, một trường hợp “tăng ACR nhưng tấm không cải thiện” có thể xuất phát từ lubricant chưa phù hợp hoặc filler đã thay đổi cửa sổ gia công.

Tại AN ĐẠT, ba biến này được xem trong cùng một ma trận: mức filler, trạng thái fusion và melt strength cần thiết. Chỉ sau khi xác định mối quan hệ này mới có cơ sở điều chỉnh Processing Aid.

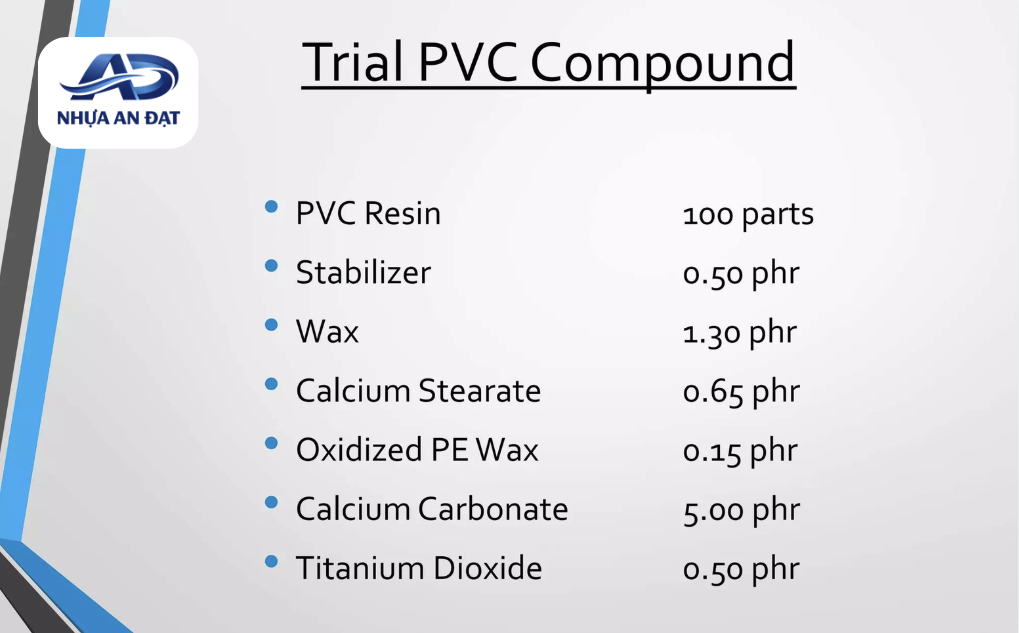

7. Cách chạy thử khi điều chỉnh ACR

Khi thay loại hoặc mức ACR, trial cần được thiết kế để đọc được tác động thực sự của phụ gia.

1. Khóa mẫu đối chứng: Ghi lại grade ACR, resin, filler, lubricant, density và ảnh cell của công thức hiện tại.

2. Chỉ thay một biến chính: Ở vòng đầu nên giữ các nhóm phụ gia khác ổn định để xác định ảnh hưởng của ACR.

3. Ghi dữ liệu máy: Theo dõi RPM, torque hoặc dòng motor, áp suất, output và profile nhiệt.

4. Kiểm tra tấm: Đo density, độ dày, bề mặt và cơ tính cần thiết.

5. Quan sát mặt cắt: So sánh kích thước, mức đồng đều và hiện tượng sụp cell ở cùng vị trí lấy mẫu.

6. Đánh giá ở output mục tiêu: Công thức chỉ có ý nghĩa khi duy trì được chất lượng ở tốc độ sản xuất thực tế.

Sau vòng đầu, nếu ACR làm thay đổi rõ fusion hoặc melt strength, lúc đó mới điều chỉnh lubricant hoặc hệ tạo xốp để tái cân bằng.

Cách này giúp tránh tình trạng thay đồng thời nhiều phụ gia rồi không xác định được nguyên nhân của kết quả.

8. Câu hỏi thường gặp về Processing Aid ACR

8.1 ACR có phải Impact Modifier không?

Không. Processing Aid ACR và Acrylic Impact Modifier có mục tiêu sử dụng khác nhau. Một nhóm tập trung vào fusion và rheology, trong khi Impact Modifier chủ yếu được dùng để cải thiện khả năng chịu va đập.

8.2 Dùng ACR cao có làm tăng torque không?

Có thể. Khi ACR làm fusion mạnh hơn hoặc tăng độ nhớt nóng chảy, torque có thể tăng. Mức thay đổi còn phụ thuộc resin, filler, lubricant và điều kiện máy.

8.3 ACR ảnh hưởng density như thế nào?

ACR ảnh hưởng density gián tiếp thông qua melt strength và khả năng giữ cell. Density cuối cùng vẫn phụ thuộc lượng khí, filler, nhiệt, cooling và điều kiện extrusion.

9. AN ĐẠT cân bằng Processing Aid trong công thức Foam Board như thế nào?

Tại AN ĐẠT, Processing Aid được đánh giá như một phần của toàn bộ hệ PVC Resin, filler, lubricant và foaming, thay vì lựa chọn một mã ACR riêng rồi xây công thức xung quanh phụ gia đó.

Khi khách hàng cần tối ưu Foam Board, các dữ liệu quan trọng gồm grade ACR hiện tại, tỷ lệ CaCO₃, density tấm, độ dày, output, torque hoặc dòng motor và ảnh mặt cắt cell.

Nếu vấn đề là cell sụp hoặc density khó giữ, AN ĐẠT cần kiểm tra melt strength cùng mức foaming. Nếu torque quá cao, cần xem liệu nguyên nhân đến từ ACR, resin, filler hay cân bằng bôi trơn.

Việc phát triển công thức vì vậy luôn quay về chất lượng thành phẩm và cửa sổ vận hành của dây chuyền. Khách hàng có thể tham khảo thêm tổng thể thành phần tại bài PVC Compound cho PVC Foam Board cần thành phần gì?.

Bên cạnh Dry Blend, AN ĐẠT còn cung cấp hạt nhựa PVC và gia công hạt nhựa PVC theo thông số kỹ thuật của từng nhóm sản phẩm.

10. Kết luận

Processing Aid ACR cho PVC Foam Board có ba vai trò cần quan tâm nhất là hỗ trợ fusion, điều chỉnh rheology và tăng melt strength để hệ PVC có khả năng kiểm soát cell trong quá trình tạo xốp.

Tuy nhiên, dùng nhiều ACR không đồng nghĩa tấm sẽ nhẹ hơn hoặc ổn định hơn. Khi resin, CaCO₃ trong PVC Foam Board, lubricant và điều kiện máy thay đổi, lượng và grade Processing Aid phù hợp cũng có thể thay đổi theo.

Vì vậy, AN ĐẠT không sử dụng một liều ACR cố định cho mọi công thức. Khách hàng đang cần tối ưu fusion, density hoặc cấu trúc cell có thể gửi mã ACR hiện tại, tỷ lệ filler, density, ảnh mặt cắt và dữ liệu vận hành để chúng tôi xác định phạm vi trial phù hợp.

>> Xem thêm:

• HẠT NHỰA PVC: ĐẶC TÍNH, ỨNG DỤNG VÀ GIA CÔNG HẠT NHỰA THEO YÊU CẦU

• Nhà máy AN ĐẠT - Sản xuất hạt nhựa PVC Compound theo yêu cầu

Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Vietnam.
Hotline/ ZALO: 0779 250 679
Website: https://andatplastic.vn/
Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.

• Hotline/ ZALO: 0707488367

• Email: congthanh.andat@gmail.com

• Website: https://andatplastic.vn/

• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr
