Nhiệt độ đùn tấm PVC cứng ảnh hưởng thế nào?

Nhiệt độ đùn tấm PVC cứng cần nằm trong một cửa sổ đủ để PVC fusion ổn định nhưng chưa làm vật liệu chịu lịch sử nhiệt quá lớn. Nhiệt quá thấp có thể khiến melt chưa đồng nhất, trong khi nhiệt và shear quá cao làm tăng nguy cơ vàng màu, phân hủy và plate-out. Trong bài viết này, AN ĐẠT phân tích cách đọc nhiệt cùng tải máy, RPM, output và công thức thay vì tìm một mức nhiệt cố định cho mọi dây chuyền.

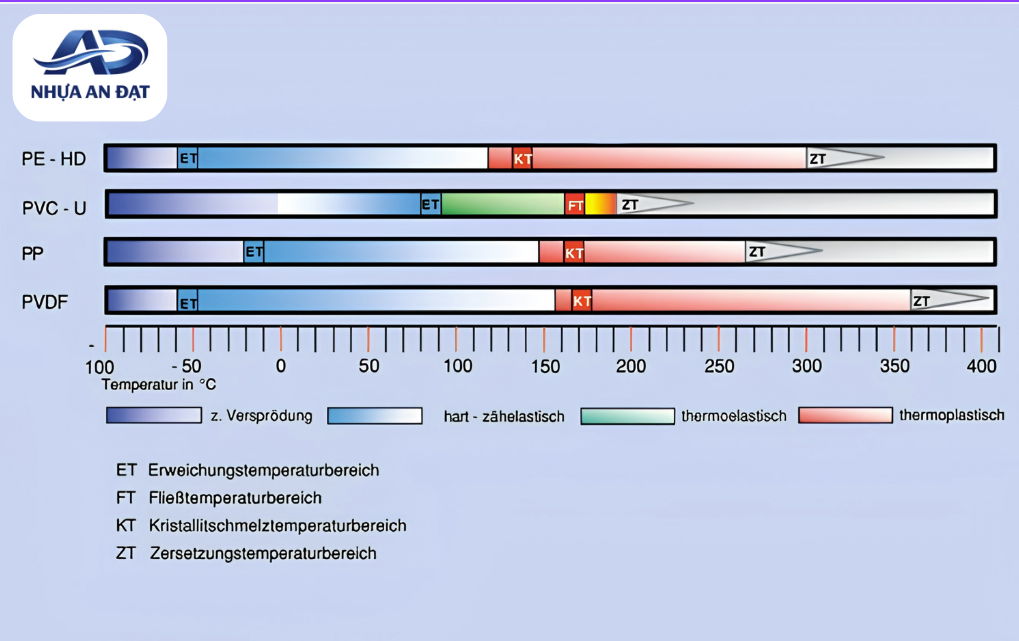

1. Vì sao PVC cứng nhạy với nhiệt?

PVC cứng cần nhận đủ năng lượng để các hạt resin chuyển dần sang trạng thái melt có mức fusion phù hợp. Tuy nhiên, vật liệu đồng thời nhạy với lịch sử nhiệt, vì vậy khoảng giữa fusion chưa đủ và xử lý nhiệt quá mức có thể tương đối hẹp.

Trong PVC Compound cứng, nhiệt độ cài đặt trên barrel chỉ là một phần của bài toán. PVC còn nhận năng lượng từ shear của screw, ma sát giữa vật liệu với thiết bị, áp lực và thời gian lưu trong extruder.

Điều này có nghĩa hai máy cùng cài một profile nhiệt vẫn có thể tạo trạng thái melt khác nhau nếu screw, RPM, output hoặc die khác nhau. Processing window của rigid PVC vì vậy cần được hiểu là vùng điều kiện mà công thức vừa fusion đủ, vừa duy trì tải máy, màu, bề mặt và cơ tính ổn định.

Các yếu tố phải được đọc cùng nhau gồm: nhiệt barrel; nhiệt die; RPM; torque hoặc dòng motor; áp suất; output; thời gian lưu và thành phần compound. Đó cũng là lý do không nên hỏi “PVC cứng phải chạy ở bao nhiêu độ?” nếu chưa xác định công thức và dây chuyền cụ thể.

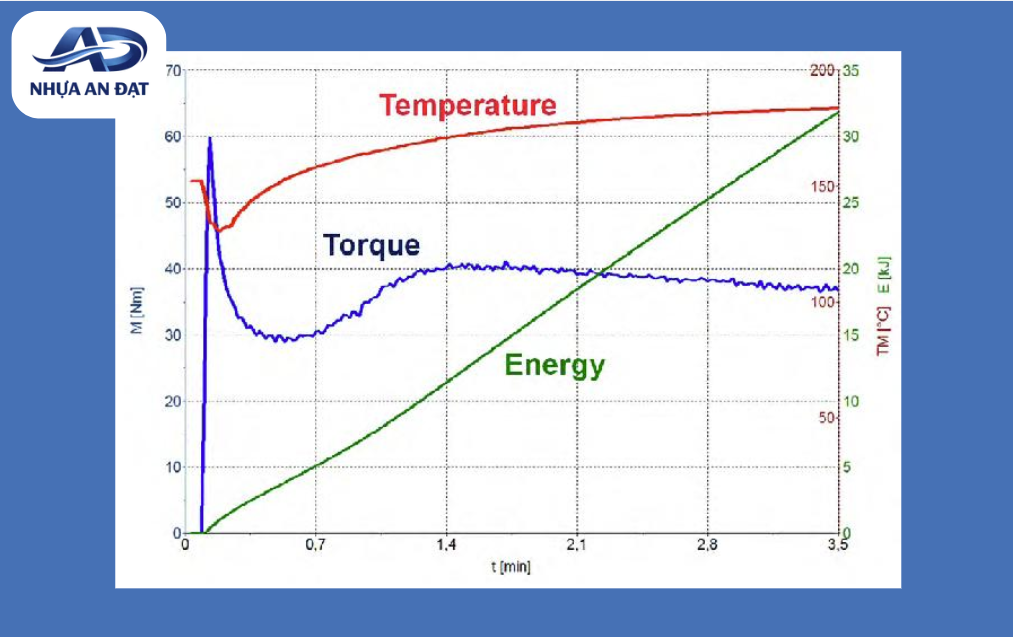

2. Nhiệt thấp ảnh hưởng fusion và chất lượng tấm thế nào?

Khi hệ không nhận đủ năng lượng, PVC có thể tiến về phía die khi trạng thái fusion chưa đạt mức cần thiết. Vật liệu vẫn có thể ra tấm nhưng độ đồng nhất của melt, bề mặt và cơ tính chưa chắc đã tối ưu. Một số dấu hiệu cần kiểm tra gồm:

• Torque hoặc tải máy cao: Khi nhiệt vật liệu thấp hơn vùng phù hợp, độ nhớt và lực cản có thể tăng, khiến screw cần nhiều năng lượng hơn để vận chuyển melt.

• Bề mặt thô hoặc thiếu đồng nhất: Fusion chưa đầy đủ có thể làm cấu trúc melt không đồng đều trước khi đi qua die.

• Cơ tính thấp: Tấm vẫn có thể đạt Shore D nhưng độ dai hoặc khả năng chịu va đập chưa đạt do nền PVC chưa hợp nhất phù hợp.

• Nứt khi cắt hoặc khoan: Nếu trạng thái fusion chưa tốt, những vùng tập trung ứng suất trong gia công thứ cấp có thể làm lỗi bộc lộ rõ hơn.

• Áp suất biến động: Độ nhớt và trạng thái dòng chưa ổn định có thể làm pressure thay đổi theo thời gian.

Tuy nhiên, các dấu hiệu trên không đồng nghĩa cứ thấy torque cao là phải tăng nhiệt. K-value resin, filler, lubricant hoặc Processing Aid thay đổi cũng có thể tạo biểu hiện tương tự. Do đó, nhiệt thấp phải được xác định thông qua dữ liệu máy kết hợp thành phẩm, không chỉ nhìn nhiệt cài đặt.

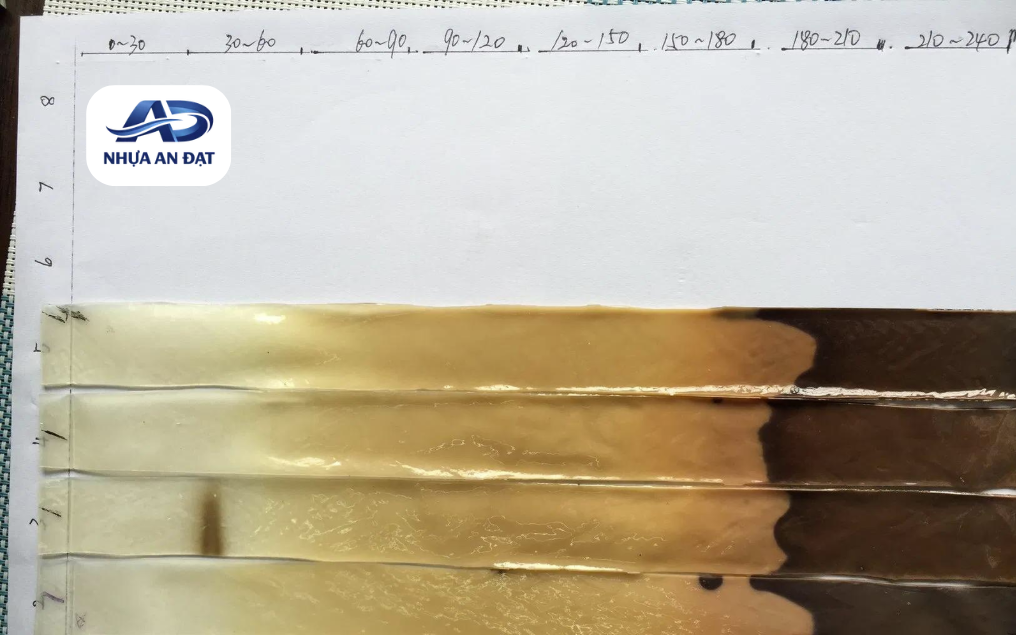

3. Nhiệt cao làm tăng nguy cơ thermal degradation ra sao?

Tăng nhiệt có thể làm melt mềm hơn và giảm tải máy, nhưng đây không phải lúc nào cũng là dấu hiệu công thức đang vận hành tốt hơn. Khi PVC chịu tổng năng lượng nhiệt và shear quá lớn, nguy cơ thermal degradation tăng. Trên rigid PVC, quá trình này có thể thể hiện qua màu sắc, mùi, bề mặt hoặc cặn tích tụ trong hệ thống.

Các biểu hiện cần lưu ý gồm:

• Tấm bắt đầu ngả vàng: Màu thay đổi là một trong những tín hiệu dễ nhận biết khi vật liệu chịu lịch sử nhiệt lớn hơn vùng ổn định.

• Màu xấu dần khi chạy lâu: Nếu lỗi tăng theo thời gian, cần xem cả thermal stability và những vùng material residence time dài.

• Điểm cháy hoặc đốm sẫm: Có thể liên quan đến vật liệu suy giảm tại dead zone rồi bị cuốn trở lại dòng melt.

• Plate-out hoặc build-up tăng: Nhiệt và trạng thái rheology không phù hợp có thể thúc đẩy một số thành phần tích tụ tại die.

• Mùi gia công thay đổi: Khi đi cùng biến động màu hoặc bề mặt, đây là dấu hiệu nên kiểm tra lại lịch sử nhiệt của vật liệu.

Vì vậy, trường hợp “tăng nhiệt thì dòng motor giảm nhưng màu lại xấu” là hoàn toàn có thể xảy ra. Tải máy giảm chỉ cho thấy melt đang dễ dịch chuyển hơn, không chứng minh vật liệu vẫn nằm trong vùng ổn định hóa học.

Với các sản phẩm nhạy màu, cơ chế này cũng liên quan trực tiếp đến hiện tượng tấm PVC trong bị ngả vàng khi đùn.

4. Barrel và die temperature profile cần được hiểu như thế nào?

Không nên nhìn từng zone nhiệt như những con số tách rời. Profile nhiệt cần hỗ trợ vật liệu đi qua các giai đoạn gia nhiệt, fusion, ổn định melt và tạo hình theo đúng đặc điểm của extruder.

Barrel temperature ảnh hưởng cách vật liệu nhận nhiệt khi đi dọc screw, nhưng nhiệt melt thực tế còn chịu tác động mạnh của shear. Vì vậy, một zone được đặt thấp hơn không có nghĩa vật liệu tại đó chắc chắn nhận ít năng lượng hơn nếu screw đang tạo shear lớn.

Die temperature lại liên quan nhiều hơn đến khả năng duy trì dòng chảy ổn định trước khi tấm ra khỏi khuôn. Die quá lạnh có thể làm melt tăng lực cản và ảnh hưởng bề mặt, trong khi nhiệt quá cao có thể kéo dài lịch sử nhiệt hoặc làm cửa sổ ổn định của vật liệu hẹp hơn.

Một profile phù hợp cần tạo được sự chuyển tiếp ổn định, không để vật liệu phải nhận một bước nhiệt quá đột ngột để bù cho fusion chưa đạt ở vùng trước. Khi phát triển nguyên liệu PVC theo yêu cầu, profile nhiệt vì vậy cần được xem là dữ liệu của chính dây chuyền khách hàng, không phải thông số có thể sao chép nguyên trạng từ máy thử khác.

5. Tốc độ vít và shear liên quan gì đến nhiệt thực tế?

RPM không chỉ quyết định tốc độ vận chuyển vật liệu. Khi screw quay nhanh hơn, shear và năng lượng cơ học truyền vào PVC cũng thay đổi.

Trong nhiều trường hợp, nhà máy tăng RPM để tăng output nhưng giữ nguyên barrel temperature. Tấm sau đó bắt đầu vàng hoặc bề mặt thay đổi dù nhiệt cài đặt không đổi. Nguyên nhân có thể nằm ở nhiệt ma sát và trạng thái melt thực tế, không phải con số trên màn hình điều khiển.

Mối quan hệ này có thể hình dung như sau:

RPM tăng → shear thay đổi → nhiệt cơ học thay đổi → fusion và melt temperature thay đổi → tải máy, màu và bề mặt có thể thay đổi.

Tuy nhiên, tăng RPM cũng có thể làm thời gian lưu trung bình ngắn hơn vì vật liệu được vận chuyển nhanh hơn. Hai hiệu ứng này diễn ra đồng thời, nên không thể kết luận rằng tốc độ cao luôn tốt hơn hoặc xấu hơn về thermal history.

Điều cần theo dõi là kết quả tổng hợp qua torque, dòng motor, áp suất, output, trạng thái bề mặt và màu của tấm.

Mối quan hệ giữa nhiệt, shear và fusion cũng giải thích vì sao độ gel hóa PVC không thể kiểm soát bằng một biến nhiệt độ riêng lẻ.

6. Dấu hiệu processing window chưa phù hợp

Khi processing window bắt đầu lệch khỏi vùng tối ưu, nhà máy thường thấy nhiều dấu hiệu xuất hiện đồng thời thay vì một lỗi riêng lẻ.

• Phải tăng nhiệt liên tục để giảm tải máy: Có thể cho thấy công thức, lubricant hoặc fusion chưa phù hợp với thiết bị thay vì chỉ thiếu nhiệt.

• Tấm đẹp ở tốc độ thấp nhưng lỗi khi tăng output: Cần kiểm tra shear, residence time, khả năng ổn định nhiệt và mức fusion ở điều kiện sản xuất thực tế.

• Torque thấp nhưng tấm vẫn thiếu cơ tính: Melt có thể đang dễ chảy nhưng fusion hoặc cấu trúc polymer chưa đạt trạng thái cần thiết.

• Màu xấu khi tăng nhiệt: Đây là dấu hiệu cần kiểm tra thermal degradation và stabilizer thay vì tiếp tục tăng nhiệt.

• Bề mặt thay đổi giữa đầu ca và sau nhiều giờ: Residence time, die build-up hoặc plate-out cần được đưa vào phạm vi kiểm tra.

• Lỗi xuất hiện sau khi đổi compound: Công thức mới có thể có resin, filler hoặc hệ lubricant khác nên profile nhiệt cũ chưa chắc còn phù hợp.

Các dấu hiệu này cần được đọc theo nhóm. Ví dụ, nếu tăng nhiệt làm torque giảm, surface cải thiện nhưng đồng thời tấm vàng nhanh hơn, nhà máy đã cải thiện một biến nhưng đẩy thermal stability ra khỏi vùng an toàn.

7. Cách khoanh vùng khi cần điều chỉnh profile nhiệt

Khi cần tối ưu nhiệt độ đùn, cách hiệu quả hơn là thay đổi có kiểm soát thay vì chỉnh nhiều zone cùng lúc.

Bước 1: Khóa điều kiện baseline

Ghi lại profile đang chạy cùng RPM, output, torque hoặc dòng motor, áp suất, màu, bề mặt và cơ tính tấm. Baseline này cần là điều kiện đủ ổn định để so sánh với các vòng trial tiếp theo.

Bước 2: Xác định lỗi chính

Nếu vấn đề là tải máy cao, hướng thử sẽ khác với trường hợp tấm vàng hoặc bề mặt sần. Cần xác định một mục tiêu chính trước khi điều chỉnh.

Bước 3: Thay đổi từng vùng có chủ đích

Không nên tăng đồng loạt toàn bộ barrel và die chỉ vì thấy máy nặng tải. Cần xác định vùng nào liên quan đến trạng thái fusion hoặc dòng chảy đang cần cải thiện.

Bước 4: Giữ RPM và output ổn định trong vòng so sánh

Nếu vừa đổi nhiệt vừa tăng tốc, rất khó biết kết quả đến từ biến nào.

Bước 5: Đánh giá cả máy và thành phẩm

Một trial tốt phải cân bằng tải, surface, màu, cơ tính và output, không phải chỉ tạo ra dòng motor thấp nhất. Khi PVC Compound cho tấm PVC cứng thay đổi resin, filler, lubricant hoặc Processing Aid, profile nhiệt cũng nên được xem xét lại thay vì mặc định giữ nguyên thông số của công thức cũ.

8. Câu hỏi thường gặp về nhiệt độ đùn tấm PVC cứng

8.1 Có một mức nhiệt chuẩn cho rigid PVC không?

Không. Profile phù hợp phụ thuộc resin, filler, hệ phụ gia, screw, die, RPM và output. Không nên áp dụng một bộ nhiệt cố định cho mọi dây chuyền.

8.2 Vì sao tăng nhiệt làm tải máy giảm nhưng màu xấu đi?

Nhiệt cao có thể làm melt giảm độ nhớt và máy nhẹ tải hơn, nhưng đồng thời PVC phải chịu lịch sử nhiệt lớn hơn. Nếu vượt vùng ổn định, vật liệu có thể bắt đầu ngả vàng hoặc phân hủy.

8.3 Khi đổi compound có cần đổi profile nhiệt không?

Có thể cần. Nếu resin, filler, lubricant hoặc Processing Aid khác, hành vi fusion và rheology cũng có thể thay đổi nên profile cũ chưa chắc còn tối ưu.

8.4 Nhiệt barrel thấp có luôn gây under-fusion không?

Không. Shear từ screw cũng cung cấp năng lượng đáng kể. Cần đánh giá trạng thái fusion thông qua cả dữ liệu máy và chất lượng tấm.

9. AN ĐẠT tiếp cận processing window khi cung ứng nguyên liệu pha sẵn như thế nào?

Với nhà máy sản xuất tấm PVC cứng quy mô công nghiệp, công thức phù hợp cần vận hành ổn định trong processing window của chính dây chuyền, chứ không chỉ tạo được mẫu đạt trên một thiết bị thử khác.

Tùy nhóm sản phẩm và phạm vi kỹ thuật thực tế, AN ĐẠT có thể tiếp nhận công thức tham chiếu, mẫu tấm và dữ liệu vận hành để đánh giá phương án phối trộn, cung ứng nguyên liệu PVC pha sẵn theo mã công thức sau quá trình trial.

Những dữ liệu đặc biệt quan trọng gồm: resin và K-value; tỷ lệ filler; hệ stabilizer; lubricant; Processing Aid; profile nhiệt từng zone; die temperature; RPM; output; dòng motor hoặc torque; trạng thái màu và bề mặt tấm.

Nếu compound hiện tại chỉ chạy ổn định ở output thấp, thông tin ở cả tốc độ đạt và tốc độ bắt đầu lỗi giúp xác định công thức đang thiếu processing margin ở đâu. Trong một số trường hợp, vấn đề có thể được giải quyết bằng điều kiện máy; ở trường hợp khác, hệ bôi trơn, fusion hoặc thermal stability của phối liệu cần được xem xét lại.

Với nhà máy đang tự cân nhiều nhóm nguyên liệu, nguyên liệu pha sẵn theo mã công thức đã trial có thể giúp giảm biến động dosing giữa các mẻ. Tuy nhiên, AN ĐẠT không khóa một profile nhiệt như thông số bắt buộc cho vật liệu; cửa sổ vận hành cuối cùng vẫn cần xác nhận trên đúng extruder, die và output sản xuất.

10. Kết luận

Nhiệt độ đùn tấm PVC cứng phải được xem trong mối quan hệ với fusion, shear, RPM, residence time và toàn bộ công thức compound. Nhiệt quá thấp có thể làm hệ chưa fusion đầy đủ và tăng tải máy. Ngược lại, tăng nhiệt quá mức có thể làm melt dễ chảy hơn nhưng đồng thời tăng nguy cơ thermal degradation, vàng màu và plate-out.

Vì vậy, mục tiêu không phải tìm mức nhiệt cao nhất hoặc thấp nhất, mà là xác định processing window đủ rộng để tấm giữ được bề mặt, màu, cơ tính và output ổn định. Nhà máy có thể cung cấp cho AN ĐẠT profile nhiệt, RPM, output, tải máy, resin, filler và mẫu tấm tại điều kiện đạt/lỗi để đánh giá phần phối liệu trong phạm vi liên quan và khả năng xây dựng nguyên liệu PVC pha sẵn phù hợp với dây chuyền thực tế.

Thông tin liên hệ - Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.

• Hotline/ ZALO: 0707488367

• Email: congthanh.andat@gmail.com

• Website: https://andatplastic.vn/

• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

Xem thêm:

• HẠT NHỰA PVC: ĐẶC TÍNH, ỨNG DỤNG VÀ GIA CÔNG HẠT NHỰA THEO YÊU CẦU
• Hạt Nhựa PVC Mềm Và PVC Cứng Khác Nhau Thế Nào?
