Độ bóng tấm PVC cứng phụ thuộc công thức hay máy?

Độ bóng tấm PVC cứng không được quyết định riêng bởi một loại phụ gia hay một thông số nhiệt. Bề mặt cuối là kết quả đồng thời của mức fusion, filler, pigment, Processing Aid, trạng thái khuôn và quá trình kéo, làm nguội. Vì vậy, thay công thức có thể cải thiện ngoại quan nhưng chỉ hiệu quả khi điều kiện máy đủ ổn định. AN ĐẠT phân tích cách xác định biến nào đang làm gloss thay đổi giữa các lô hoặc giữa hai dây chuyền.

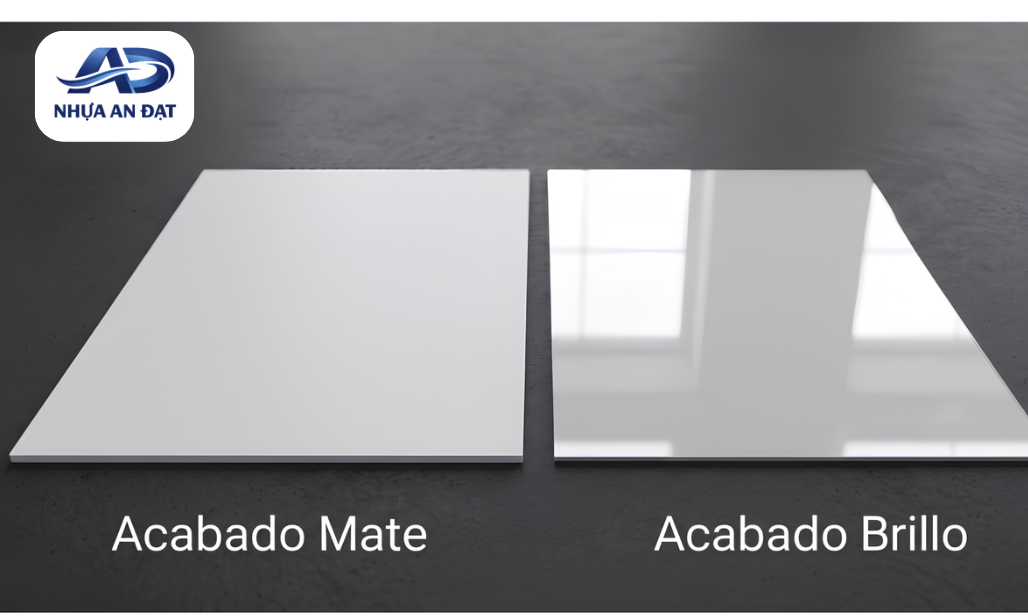

1. Độ bóng của tấm PVC cứng được hình thành như thế nào?

Độ bóng tấm PVC cứng phản ánh mức độ đồng đều của bề mặt khi ánh sáng chiếu vào. Bề mặt càng phẳng và ít khuyết tật vi mô, ánh sáng càng phản xạ có định hướng và cảm giác gloss càng rõ. Khi bề mặt xuất hiện độ nhám, sần hoặc cấu trúc không đồng nhất, ánh sáng bị tán xạ nhiều hơn và tấm có xu hướng mờ hơn.

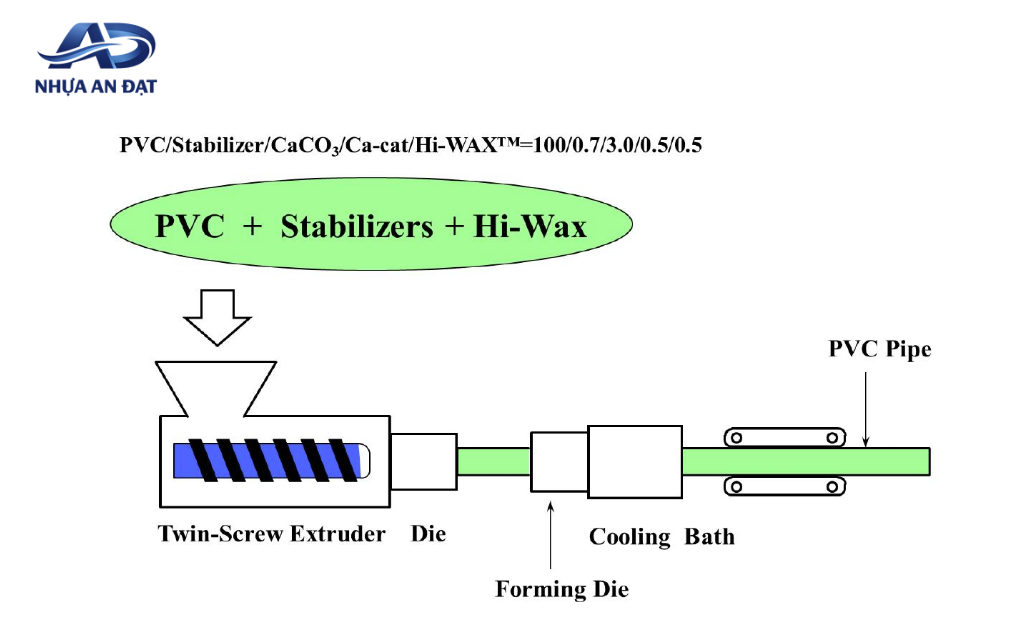

Với PVC Compound cứng, trạng thái bề mặt được hình thành từ nhiều giai đoạn liên tiếp. Dry Blend phải fusion đủ để tạo melt đồng nhất; filler, pigment và phụ gia phải được phân tán phù hợp; dòng melt đi qua die cần ổn định; sau đó bề mặt được cố định dần trong quá trình kéo và làm nguội.

Do đó, gloss không nên được xem là một thông số “của nguyên liệu” hoặc “của máy” riêng biệt. Đây là kết quả của tương tác giữa formulation và processing.

Một công thức có thể tạo bề mặt bóng tốt trên dây chuyền A nhưng mờ hơn trên dây chuyền B nếu shear, nhiệt khuôn, tốc độ kéo hoặc trạng thái bề mặt die khác nhau.

Ngược lại, cùng một máy nhưng thay resin, filler hoặc Processing Aid cũng có thể làm gloss thay đổi dù nhiệt và tốc độ được giữ nguyên.

2. Fusion và Processing Aid ảnh hưởng gloss ra sao?

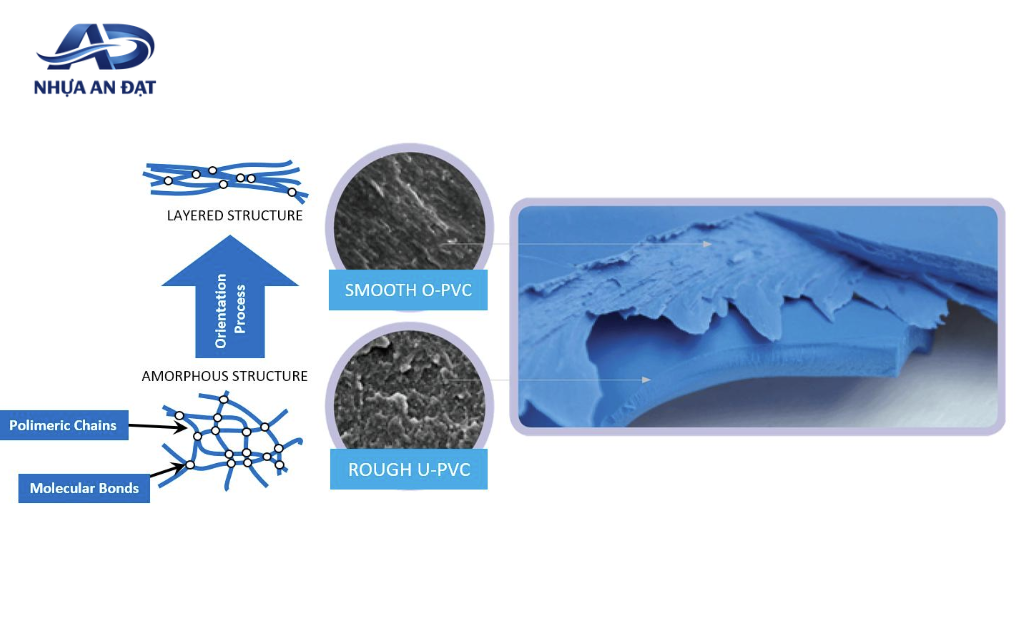

Fusion quyết định mức độ đồng nhất của nền PVC trước khi vật liệu đi qua khuôn. Nếu melt chưa phát triển đủ, các vùng vật liệu có thể khác nhau về độ nhớt và trạng thái phân tán, làm bề mặt sau đùn thiếu đồng đều.

Khi fusion chưa phù hợp, tấm có thể xuất hiện bề mặt thô, haze hoặc gloss thấp dù die được đánh bóng tốt. Trong trường hợp này, tăng độ bóng bằng cách chỉ tăng nhiệt khuôn thường không xử lý được nguyên nhân gốc.

Ngược lại, nếu hệ nhận quá nhiều nhiệt và shear, PVC có thể đi vào vùng over-processing. Khi đó bề mặt có thể thay đổi cùng với màu hoặc trạng thái plate-out, đặc biệt khi vật liệu chạy trong thời gian dài.

Vai trò của Processing Aid nằm ở việc hỗ trợ quá trình fusion và điều chỉnh rheology của melt. Một grade hoặc mức sử dụng phù hợp có thể giúp PVC phát triển trạng thái melt đồng đều hơn, từ đó hỗ trợ bề mặt ổn định.

Tuy nhiên, Processing Aid không phải “chất tăng bóng” theo nghĩa cứ tăng liều là gloss sẽ tăng. Hiệu quả còn phụ thuộc resin, filler, lubricant và điều kiện máy.

Đó là lý do độ gel hóa PVC cần được xem cùng dữ liệu bề mặt. Nếu gloss thấp đi kèm fusion chưa đạt, hướng xử lý sẽ khác hoàn toàn với trường hợp melt đã ổn định nhưng bề mặt die hoặc cooling có vấn đề.

3. Filler và pigment làm độ bóng thay đổi thế nào?

Filler và pigment có ảnh hưởng đáng kể đến ngoại quan bởi chúng tồn tại trực tiếp trong nền PVC và có thể tác động đến độ nhẵn vi mô của bề mặt.

Với CaCO₃, các biến như kích thước hạt, phân bố kích thước, coating và khả năng dispersion đều có thể ảnh hưởng gloss. Filler có hạt lớn hoặc agglomerate chưa được phá vỡ có thể tạo vùng nhám nhỏ trên bề mặt, làm ánh sáng tán xạ mạnh hơn.

Tuy nhiên, không nên hiểu rằng CaCO₃ càng nhiều thì gloss chắc chắn càng thấp. Kết quả thực tế còn phụ thuộc grade filler, mức sử dụng và cách hệ phụ gia giữ dispersion trong quá trình extrusion.

Khi đánh giá kích thước hạt CaCO₃ cho tấm PVC, nhà máy nên đối chiếu cùng bề mặt mẫu thực tế thay vì chỉ nhìn thông số particle size trên TDS. Pigment cũng có thể làm ngoại quan thay đổi. Không chỉ bản thân màu sắc, trạng thái phân tán của pigment hoặc hệ carrier cũng ảnh hưởng cách bề mặt phản xạ ánh sáng.

Ví dụ, nếu một mã màu mới có gloss thấp hơn dù resin và filler giữ nguyên, cần kiểm tra pigment system, dispersion và interaction với processing, thay vì mặc định khuôn bị xuống bề mặt.

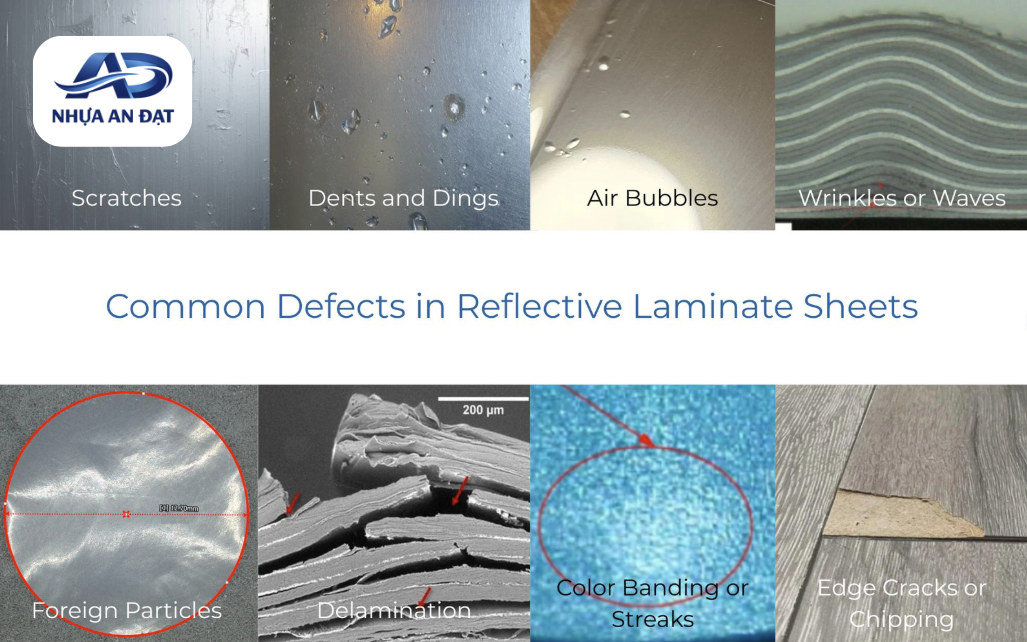

4. Bề mặt die và nhiệt độ khuôn ảnh hưởng ra sao?

Khi melt đi qua die, bề mặt khuôn là một trong những yếu tố cuối cùng tác động trực tiếp đến ngoại quan trước khi tấm bước vào giai đoạn kéo và làm nguội.

Nếu die surface sạch, đồng đều và nhiệt phân bố ổn định, dòng melt có điều kiện tạo bề mặt nhất quán hơn. Ngược lại, xước khuôn, plate-out hoặc build-up cục bộ có thể tạo vùng gloss khác nhau ngay trên cùng một khổ tấm.

Pattern lỗi thường giúp khoanh vùng khá nhanh. Nếu một dải mờ hoặc bóng hơn luôn xuất hiện đúng một vị trí theo chiều máy, nên kiểm tra vị trí tương ứng trên die trước khi chỉnh công thức.

Nhiệt độ khuôn cũng ảnh hưởng độ nhớt của melt tại thời điểm tạo bề mặt. Melt quá nhớt có thể khó tái tạo trạng thái bề mặt đồng đều; nhưng tăng nhiệt quá mức lại làm lịch sử nhiệt của PVC lớn hơn và có thể kéo theo vấn đề màu hoặc ổn định nhiệt. Vì vậy,nhiệt độ đùn tấm PVC cứngphải được xem trong toàn bộ processing window.

Một số dấu hiệu đáng chú ý gồm:

• Gloss khác nhau theo từng vùng chiều ngang: Cần kiểm tra nhiệt cục bộ, die surface và phân bố dòng.
• Đầu ca bóng tốt nhưng chạy lâu bị mờ: Plate-out, build-up hoặc thay đổi thermal history cần được ưu tiên.
• Vệ sinh die xong gloss phục hồi rõ: Nên tìm nguyên nhân tạo deposit trước khi thay toàn bộ formulation.

5. Làm nguội và tốc độ kéo có làm gloss thay đổi không?

Có. Sau khi rời die, bề mặt tấm chưa hoàn toàn ổn định. Điều kiện kéo và cooling có thể quyết định cấu trúc bề mặt được giữ lại như thế nào khi vật liệu chuyển dần sang trạng thái rắn.

Nếu tốc độ kéo tăng nhưng output và cooling không được cân chỉnh tương ứng, trạng thái của tấm khi đi qua các vùng downstream sẽ khác trước. Điều này có thể làm ngoại quan thay đổi dù công thức và die không đổi.

Cooling không đều cũng có thể làm hai vùng trên cùng một tấm phát triển bề mặt khác nhau. Nếu một mặt hoặc một mép nguội nhanh hơn đáng kể, mức co và độ ổn định bề mặt có thể không giống phần còn lại.

Một cách kiểm tra hiệu quả là quan sát gloss tại nhiều vị trí dọc dây chuyền. Nếu tấm đã mờ ngay khi rời die, hướng kiểm tra ưu tiên là fusion, dispersion hoặc khuôn. Nếu bề mặt ban đầu tốt nhưng thay đổi rõ sau vùng kéo hoặc làm nguội, downstream trở thành biến cần xử lý trước.

Điều này đặc biệt quan trọng khi cùng một công thức chạy trên hai máy nhưng cho độ bóng khác nhau. Khác biệt chưa chắc nằm ở nguyên liệu mà có thể đến từ die, line speed hoặc cooling condition.

6. Cách giữ độ bóng ổn định giữa các lô

Đối với sản xuất công nghiệp, mục tiêu không phải tạo được một mẫu bóng đẹp mà là duy trì ngoại quan tương đối nhất quán giữa các batch và qua thời gian chạy dài.

Trước tiên, nhà máy cần có mẫu chuẩn ngoại quan. Thay vì đánh giá chung bằng cảm giác “bóng hơn” hoặc “mờ hơn”, nên lưu mẫu đã được chấp nhận và so sánh trong điều kiện ánh sáng tương tự.

Dữ liệu của công thức và dây chuyền cũng cần được giữ song song. Với mỗi batch, nên ghi lại resin, filler, pigment, Processing Aid, profile nhiệt, RPM, output và tốc độ kéo. Khi gloss thay đổi, việc đối chiếu những dữ liệu này giúp xác định biến nào thực sự đã khác.

Đặc biệt, khi thay nguyên liệu đầu vào, không nên chỉ kiểm tra màu. Một grade CaCO₃ mới hoặc một hệ pigment mới có thể giữ đúng màu nhưng làm trạng thái bề mặt thay đổi.

Nếu nhà máy sử dụng gia công PVC Compound theo mẫu hoặc nguyên liệu pha sẵn, mẫu ngoại quan chuẩn nên được xem như một phần của thông tin đầu vào bên cạnh Shore D, cơ tính và điều kiện máy.

Khi chạy trial, cần thay từng biến có kiểm soát. Việc cùng lúc đổi filler, tăng Processing Aid và chỉnh nhiệt khuôn có thể tạo mẫu đẹp hơn nhưng không cho biết đâu là yếu tố thật sự làm gloss cải thiện.

7. Câu hỏi thường gặp về độ bóng tấm PVC cứng

7.1 CaCO₃ có làm giảm độ bóng không?

Có thể, nhưng không phải mọi trường hợp. Tác động còn phụ thuộc particle size, coating, dispersion và tỷ lệ filler trong công thức.

7.2 Processing Aid ảnh hưởng gloss như thế nào?

Processing Aid có thể hỗ trợ fusion và làm trạng thái melt đồng đều hơn, từ đó tác động tích cực đến bề mặt. Tuy nhiên, đây không phải phụ gia tăng bóng độc lập và phải được cân bằng với toàn công thức.

7.3 Vì sao cùng một công thức nhưng máy khác cho độ bóng khác nhau?

Vì shear, die surface, nhiệt khuôn, tốc độ kéo và cooling có thể khác nhau. Cùng formulation không đồng nghĩa tấm sẽ có cùng trạng thái bề mặt trên mọi dây chuyền.

8. AN ĐẠT kiểm soát ngoại quan khi cung ứng nguyên liệu pha sẵn như thế nào?

Với nhà máy sản xuất tấm PVC cứng quy mô công nghiệp, ngoại quan thường phải được duy trì ổn định qua nhiều lô nguyên liệu, thay vì chỉ đạt trong một lần chạy mẫu.

Tùy nhóm sản phẩm và phạm vi có thể triển khai, AN ĐẠT có thể tiếp nhận mẫu tấm chuẩn, yêu cầu gloss và dữ liệu dây chuyền để đánh giá phương án PVC Dry Blend pha sẵn theo mã công thức.

Những thông tin hữu ích gồm: mẫu ngoại quan đạt; grade resin; tỷ lệ và loại filler; hệ pigment; Processing Aid; lubricant; profile nhiệt; RPM; output; tốc độ kéo và điều kiện cooling.

Trong trường hợp gloss thay đổi giữa các batch, AN ĐẠT ưu tiên đối chiếu biến động công thức và nguyên liệu đầu vào trước. Nếu cùng phối liệu nhưng lỗi chỉ xuất hiện ở một máy hoặc một vùng cố định trên chiều rộng, die và downstream cần được kiểm tra song song thay vì chỉnh compound ngay.

Với nguyên liệu pha sẵn, mục tiêu là giảm biến động từ quá trình dosing và mixing của nhiều thành phần riêng lẻ. Tuy nhiên, AN ĐẠT không cam kết độ bóng chỉ bằng thay đổi Dry Blend nếu die surface, nhiệt hoặc cooling chưa được giữ ổn định.

9. Kết luận

Độ bóng tấm PVC cứng là kết quả tổng hợp của formulation và điều kiện extrusion. Fusion, Processing Aid, filler, pigment ảnh hưởng trạng thái melt; trong khi die surface, nhiệt khuôn, kéo và cooling quyết định cách bề mặt được hình thành và cố định.

Vì vậy, khi gloss thay đổi, nhà máy cần xác định trước lỗi đi theo batch nguyên liệu, theo máy hay theo một vị trí cụ thể trên tấm. Pattern này giúp quyết định nên kiểm tra công thức hay thiết bị trước.

Việc thay phụ gia có thể cải thiện ngoại quan, nhưng chỉ có ý nghĩa khi các biến của dây chuyền đã đủ ổn định để so sánh.

AN ĐẠT có thể tiếp nhận mẫu ngoại quan chuẩn, thông tin filler, pigment và dữ liệu extrusion để đánh giá phần phối liệu và khả năng phát triển PVC Dry Blend pha sẵn phù hợp với yêu cầu bề mặt khi nằm trong phạm vi triển khai thực tế.

Thông tin liên hệ - Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.

• Hotline/ ZALO: 0707488367

• Email: congthanh.andat@gmail.com

• Website: https://andatplastic.vn/

• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

Xem thêm:

• HẠT NHỰA PVC: ĐẶC TÍNH, ỨNG DỤNG VÀ GIA CÔNG HẠT NHỰA THEO YÊU CẦU
• Hạt Nhựa PVC Mềm Và PVC Cứng Khác Nhau Thế Nào?
