Cấu tạo dây thép rọ đá bọc PVC gồm những lớp nào?

Cấu tạo dây thép rọ đá bọc PVC không đơn thuần là một lõi thép được phủ trực tiếp bằng nhựa. Trong cấu tạo phổ biến, dây thép được bảo vệ bằng lớp phủ kim loại trước khi tạo thêm lớp polymer bên ngoài. Đồng thời, dây lưới, dây viền và dây buộc đảm nhiệm những chức năng khác nhau trong kết cấu rọ. Việc hiểu đúng từng lớp và từng loại dây giúp nhà sản xuất xác định chính xác đường kính trước bọc, đường kính hoàn thiện và yêu cầu đối với PVC Compound dùng cho công đoạn coating.

1. Cấu tạo dây thép rọ đá bọc PVC gồm những lớp nào?

Đối với rọ đá và thảm đá sử dụng lưới thép lục giác xoắn kép, chất lượng dây không chỉ phụ thuộc vào lõi thép mà còn liên quan trực tiếp đến hệ lớp bảo vệ bên ngoài.

Theo TCVN 10335:2014, phạm vi của tiêu chuẩn bao gồm các sản phẩm mắt lưới lục giác xoắn kép được mạ và tráng phủ PVC. ASTM A975-24 hiện hành cũng quy định các cấu hình trong đó dây thép đã có lớp phủ kim loại tiếp tục được phủ polymer bên ngoài.

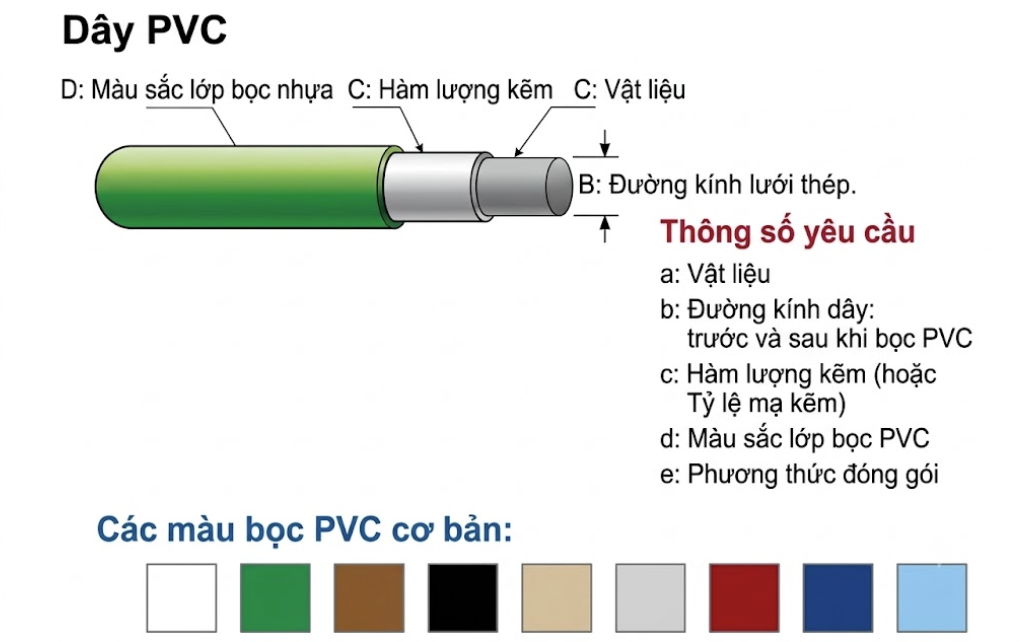

Có thể hình dung cấu tạo dây theo ba lớp chính:

Lõi thép → lớp phủ kim loại → lớp PVC bên ngoài

Mỗi lớp đảm nhiệm một chức năng riêng và không nên được xem là các thành phần có thể thay thế lẫn nhau.

Lõi dây thép

Lõi thép tạo nên phần chịu lực chính của dây. Các đặc tính cơ học của lõi ảnh hưởng trực tiếp đến khả năng tạo mắt lưới, chịu kéo và duy trì hình dạng của sản phẩm sau khi được xoắn. Vì vậy, khi nói đến “đường kính dây” cần xác định rõ đang đề cập đến đường kính phần dây kim loại trước khi bọc polymer hay đường kính hoàn thiện sau khi đã có lớp PVC.

Lớp phủ kim loại

Bên ngoài lõi thép thường là một lớp phủ kim loại nhằm tăng khả năng bảo vệ dây trước tác động ăn mòn. TCVN 10335:2014 đề cập đến dây thép mạ kẽm nhúng nóng và dây thép mạ hợp kim nhôm kẽm trong các nhóm dây sử dụng cho kết cấu lưới. Tiêu chuẩn cũng định nghĩa riêng dây thép mạ kẽm bọc PVC, cho thấy lớp PVC được bổ sung sau hệ bảo vệ kim loại, chứ không thay thế lớp mạ.

Đây là điểm quan trọng khi lựa chọn vật liệu coating. PVC Compound được sử dụng để hình thành lớp polymer phía ngoài, trong khi chất lượng lớp thép và lớp mạ bên dưới vẫn phải được kiểm soát riêng theo yêu cầu sản phẩm.

Lớp PVC bên ngoài

Lớp PVC là lớp polymer ngoài cùng của dây. Sau khi compound được gia nhiệt và đùn quanh dây kim loại, vật liệu tạo thành một lớp coating liên tục bao quanh bề mặt.

Đối với nhà sản xuất dây, yêu cầu của lớp PVC không dừng ở ngoại quan. Coating còn phải duy trì trạng thái phù hợp khi dây tiếp tục được cuộn, uốn và đặc biệt là xoắn trong quá trình tạo lưới.

Đây chính là phần mà PVC Compoundtác động trực tiếp. Độ cứng, density, tensile, elongation, màu sắc và khả năng gia công của compound đều có thể ảnh hưởng đến trạng thái lớp phủ sau khi tạo thành trên dây.

2. Dây lưới, dây viền và dây buộc khác nhau ra sao?

Một kết cấu rọ đá không chỉ sử dụng một loại dây duy nhất. Tùy vị trí và chức năng, tiêu chuẩn phân biệt dây lưới, dây viền, dây buộc và một số loại dây phục vụ gia cường hoặc liên kết.

Việc phân biệt này rất quan trọng khi đọc bản vẽ hoặc lập specification nguyên liệu bởi đường kính và điều kiện làm việc của từng loại dây có thể khác nhau.

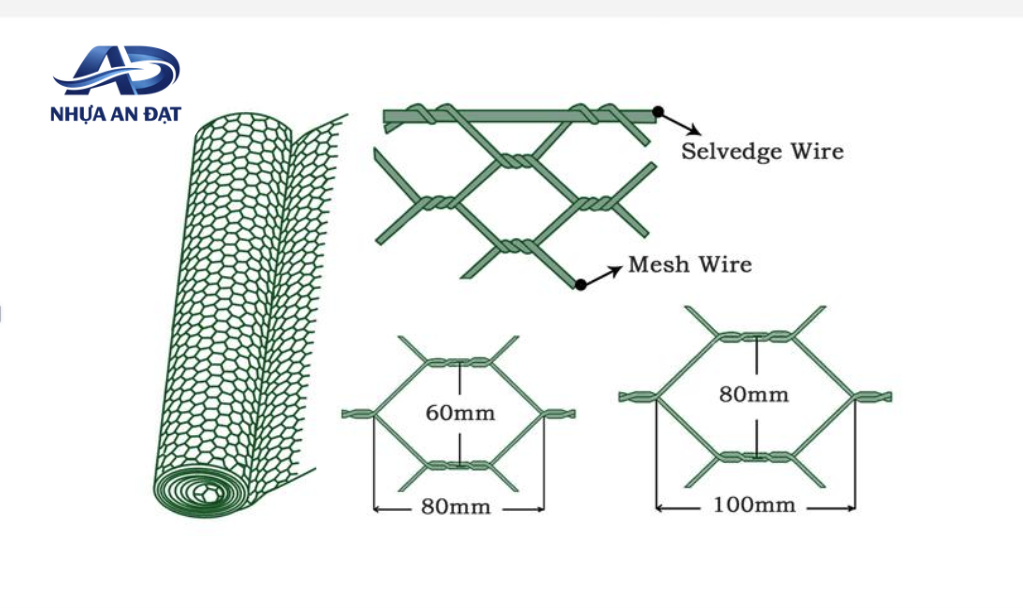

2.1. Dây lưới tạo nên mắt lưới xoắn kép

Dây lưới là dây trực tiếp tham gia tạo nên mắt lưới lục giác. Trong quá trình sản xuất, các sợi dây được xoắn với nhau để tạo thành cấu trúc mắt lưới đặc trưng. TCVN 10335:2014 định nghĩa đây là dây thép trực tiếp tạo nên mắt lưới trên dây chuyền đan. Với dây đã bọc PVC, đây cũng là vị trí lớp coating phải chịu biến dạng đáng kể.

Khi hai dây được xoắn, bề mặt PVC tại vùng tiếp xúc và vùng uốn không còn ở trạng thái như khi dây vừa ra khỏi đầu đùn. Vì vậy, một compound tạo được bề mặt đẹp trên dây thẳng nhưng quá giòn hoặc thiếu khả năng chịu biến dạng vẫn có thể xuất hiện nứt hoặc trắng ứng suất ở công đoạn sau.

2.2. Dây viền gia cường chu vi tấm lưới

Dây viền, đôi khi được gọi theo cách sử dụng thực tế là dây biên, chạy quanh chu vi tấm lưới và thường có kích thước lớn hơn dây lưới. Theo TCVN 10335:2014, dây viền vừa tạo đường bao cho tấm lưới vừa là vị trí để liên kết các cấu kiện khi hình thành hộp rọ.

Do chức năng khác dây lưới, không nên nhìn thấy cùng một sản phẩm rọ đá rồi mặc định mọi loại dây đều có cùng đường kính. Điều này cũng ảnh hưởng trực tiếp đến công đoạn coating. Nếu dây lưới và dây viền có đường kính lõi khác nhau, lượng polymer cần tạo quanh dây và đường kính hoàn thiện mục tiêu cũng khác theo.

2.3. Dây buộc và dây neo phục vụ liên kết kết cấu

Dây buộc được sử dụng để liên kết các tấm, nắp rọ và những bộ phận liên quan trong quá trình lắp dựng. Ngoài ra còn có dây neo hoặc stiffener dùng để giữ và gia cường các mặt rọ trong quá trình thi công.

TCVN cũng yêu cầu việc liên kết phải được thực hiện cẩn thận để tránh làm hư hại lớp phủ trên dây. Có thể tóm tắt sự khác nhau như sau:

Chính vì từng nhóm dây có chức năng khác nhau, specification nên ghi rõ loại dây + đường kính trước bọc + đường kính sau bọc, thay vì chỉ ghi chung “dây bọc PVC”.

3. Đường kính trước và sau bọc PVC cần được hiểu như thế nào?

Đây là một trong những thông tin quan trọng nhất khi trao đổi giữa nhà sản xuất dây và nhà cung cấp PVC Compound. Trong thực tế, một quy cách thường được biểu diễn bằng hai đường kính, chẳng hạn dạng 2,7/3,7 mm. Về nguyên tắc, số đầu thể hiện kích thước dây trước lớp polymer, còn số sau thể hiện đường kính hoàn thiện sau bọc.

Tuy nhiên, trên specification nên ghi rõ cách định nghĩa thay vì chỉ sử dụng hai con số. Điều này đặc biệt quan trọng khi doanh nghiệp có nhiều loại lớp phủ kim loại hoặc nhiều hệ coating khác nhau.

3.1. Phân biệt đường kính lõi và đường kính hoàn thiện

Khi trao đổi về PVC Compound, có thể sử dụng hai thông tin cơ bản:

• Đường kính trước bọc PVC: đường kính dây đã hoàn thành phần kim loại trước khi đi vào công đoạn coating.
• Đường kính sau bọc PVC: đường kính tổng của dây sau khi lớp polymer đã được tạo thành.

Việc ghi cả hai thông số cho biết khoảng không gian mà lớp PVC cần chiếm quanh dây và giúp nhà sản xuất xác định đúng quy cách sản phẩm cần đạt.

TCVN 10335:2014 có những ứng dụng nêu quy cách dạng đường kính trước/sau bọc, chẳng hạn dây mạ kẽm bọc nhựa có quy cách tối thiểu 2,7/3,7 mm trong một số công trình chỉnh trị và đập khóa. Tuy nhiên, đây không phải quy cách duy nhất cho mọi sản phẩm hay mọi dự án.

3.2. ID/OD liên quan gì đến chiều dày lớp PVC?

Nếu lớp coating được giả định phân bố đồng tâm và đường kính được xác định tại cùng một mặt cắt, chiều dày danh nghĩa có thể hình dung theo công thức:

Chiều dày coating ≈ (OD - ID) / 2

Trong đó:

• ID: đường kính dây trước lớp PVC;
• OD: đường kính hoàn thiện sau bọc.

Ví dụ, nếu ID là 2,7 mm và OD là 3,7 mm thì chênh lệch bán kính danh nghĩa là 0,5 mm.

Tuy nhiên, đây chỉ là quan hệ hình học để hiểu cấu tạo. Trong kiểm soát sản phẩm thực tế, vẫn phải quan tâm đến độ đồng tâm và vị trí mỏng nhất của lớp coating. Vì vậy, không nên dùng duy nhất phép tính ID/OD để kết luận lớp PVC đã đạt toàn bộ yêu cầu về chiều dày.

Nội dung về nominal thickness, minimum thickness và phương pháp QC nên được tách sang bài chuyên sâu về chiều dày lớp PVC bọc dây rọ đá để tránh đánh đồng hai khái niệm.

3.3. Vì sao compound phải tính đến quá trình xoắn?

Sau khi coating hoàn tất, dây chưa kết thúc chu trình gia công. Đối với dây lưới, vật liệu tiếp tục bị xoắn để tạo mắt lưới. Điều đó làm lớp PVC tại một số khu vực phải chịu kéo, nén và ma sát đồng thời.

Nếu compound quá giòn, vùng coating tại điểm xoắn có thể xuất hiện nứt hoặc trắng ứng suất. Ngược lại, nếu chỉ ưu tiên làm vật liệu thật mềm mà không kiểm soát các đặc tính khác, trạng thái bề mặt và yêu cầu thành phẩm cũng có thể thay đổi.

Vì vậy, khi lựa chọn hạt nhựa PVC Compoundcho dây rọ đá, không nên tách quy cách dây khỏi cơ lý của vật liệu. ID/OD cho biết cấu tạo cần tạo ra, còn quá trình xoắn cho biết lớp coating sẽ phải chịu điều kiện biến dạng như thế nào sau extrusion.

4. Khi đặt PVC Compound cần xác định những thông tin nào?

Đối với nhà sản xuất dây, việc cung cấp đúng dữ liệu từ đầu giúp giảm đáng kể tình trạng trao đổi theo kiểu “cần hạt PVC bọc dây” nhưng chưa xác định được mục tiêu vật liệu. Một specification đầu vào nên làm rõ các nhóm thông tin sau:

• Loại dây cần coating: dây lưới, dây viền, dây buộc hoặc loại dây khác. Điều này giúp xác định vị trí và trạng thái làm việc của lớp PVC trong sản phẩm.
• Loại dây kim loại trước bọc: cần cho biết hệ lõi và lớp phủ kim loại đang sử dụng thay vì chỉ ghi chung “dây thép”.
• Đường kính trước bọc PVC: là dữ liệu đầu vào để xác định cấu tạo coating.
• Đường kính hoàn thiện: cần ghi rõ OD mục tiêu hoặc vùng dung sai nếu đã có specification.
• Màu sắc: nên có mẫu chuẩn hoặc mã màu khi sản phẩm cần kiểm soát màu giữa các batch.
• Độ cứng, density và cơ lý mục tiêu: nếu khách hàng đã có specification, nên cung cấp Shore, tensile, elongation và các giới hạn cần thiết thay vì chỉ gửi một mẫu cảm quan.
• Điều kiện sử dụng: ngoài trời, khu vực ẩm, ven biển hoặc môi trường đặc thù cần được nêu ngay từ đầu vì có thể làm thay đổi yêu cầu đối với formulation.
• Tiêu chuẩn hoặc hồ sơ dự án: nếu thành phẩm phải đối chiếu TCVN, ASTM hoặc specification riêng của chủ đầu tư, tài liệu này cần được xác định rõ để tránh phát triển mẫu theo một bộ tiêu chí không phù hợp.

Thông tin càng rõ, quá trình phát triển vật liệu càng dễ tập trung vào đúng yêu cầu của coating thay vì phải suy đoán từ một đoạn dây mẫu.

5. AN ĐẠT – Phát triển PVC Compound cho công đoạn bọc dây thép

AN ĐẠT tập trung vào phần vật liệu PVC Compound dùng cho lớp polymer bên ngoài dây thép. Khi tiếp nhận một yêu cầu mới, mẫu dây và quy cách trước/sau bọc giúp xác định rõ trạng thái coating cần hướng tới. Các thông số như màu, độ cứng, density và cơ lý sau đó được sử dụng để xây dựng tiêu chí đánh giá vật liệu và đối chiếu trong quá trình thử mẫu.

Đối với những khách hàng đã có sản phẩm đang chạy ổn định, gia công hạt nhựa PVC theo yêu cầucó thể bắt đầu từ mẫu đối chứng kết hợp với specification hiện có. Mục tiêu là xác định bộ đặc tính phù hợp với lớp coating và thành phẩm thực tế, thay vì chỉ sao chép ngoại quan của một mẫu hạt.

Việc hiểu rõ dây lưới, dây viền, ID/OD và điều kiện biến dạng sau coating cũng giúp hai bên thống nhất đúng tiêu chí ngay từ giai đoạn phát triển mẫu.

6. Kết luận

Dây thép rọ đá bọc PVC cần được hiểu theo cấu tạo gồm lõi thép, lớp phủ kim loại và lớp polymer bên ngoài. Đồng thời, dây lưới, dây viền và dây buộc có chức năng khác nhau nên quy cách trước/sau bọc cũng cần được xác định riêng theo bản vẽ và yêu cầu sản phẩm.

Nếu cần tư vấn lựa chọn nguyên liệu PVC Compound cho công đoạn bọc dây thép, vui lòng gửi loại dây, đường kính trước bọc, đường kính hoàn thiện và yêu cầu kỹ thuật để AN ĐẠT trao đổi theo thông tin dưới đây.
