Băng cản nước cho khe co giãn và khe lún bố trí thế nào?

Băng cản nước cho khe co giãn và khe lún không thể được bố trí theo cùng nguyên tắc với mạch ngừng bê tông thông thường. Đây là các vị trí được thiết kế có khả năng chuyển vị, vì vậy kỹ sư cần đồng thời xem xét cấu tạo khe, hướng dịch chuyển, quy cách waterstop và cách xử lý tại các điểm giao. Trong bài viết này,AN ĐẠT phân tích những nguyên tắc quan trọng giúp kỹ sư thiết kế thể hiện chi tiết băng cản nước rõ ràng hơn trong hồ sơ dự án.

1. Vì sao khe co giãn và khe lún cần được xem xét riêng khi bố trí waterstop?

Mạch ngừng bê tông hình thành do quá trình thi công được chia thành nhiều đợt đổ, trong khi khe co giãn và khe lún thường có chức năng cho phép các phần kết cấu chuyển động tương đối theo yêu cầu thiết kế. Sự khác biệt này ảnh hưởng trực tiếp đến cách lựa chọn và bố trí băng cản nước PVC.

Nếu sử dụng một tiết diện chỉ phù hợp cho mạch ngừng tại vị trí có chuyển vị, phần waterstop có thể phải chịu biến dạng không đúng với chức năng thiết kế. Ngược lại, việc chọn một sản phẩm dành cho khe chuyển vị nhưng không xác định rõ chiều rộng khe, hướng chuyển động hoặc cấu tạo hai bên cũng khiến hồ sơ thiếu cơ sở để thi công đúng.

Đối với kỹ sư thiết kế, mục tiêu không nên dừng ở việc ghi “PVC Waterstop” trên mặt cắt. Chi tiết cần đủ rõ để bộ phận mua hàng biết phải đặt loại nào, nhà thầu biết đặt ở đâu và tư vấn giám sát có cơ sở kiểm tra trước khi đổ bê tông.

2. Phân biệt yêu cầu của khe co giãn và khe lún trước khi chỉ định sản phẩm

Mặc dù đều có khả năng chuyển vị, khe co giãn và khe lún không hoàn toàn giống nhau về nguyên nhân hình thành và cơ chế làm việc.

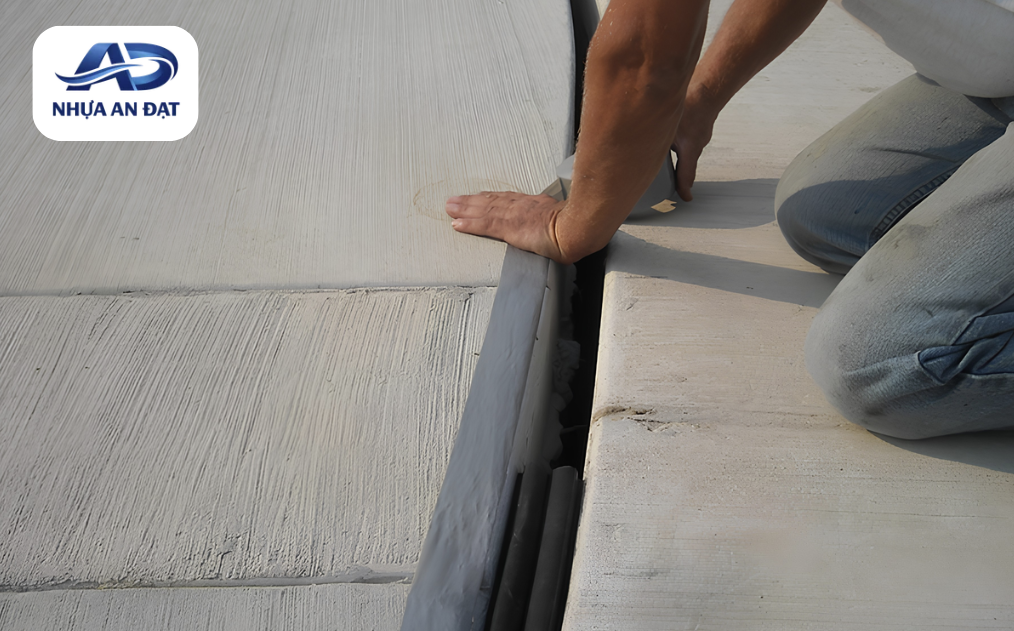

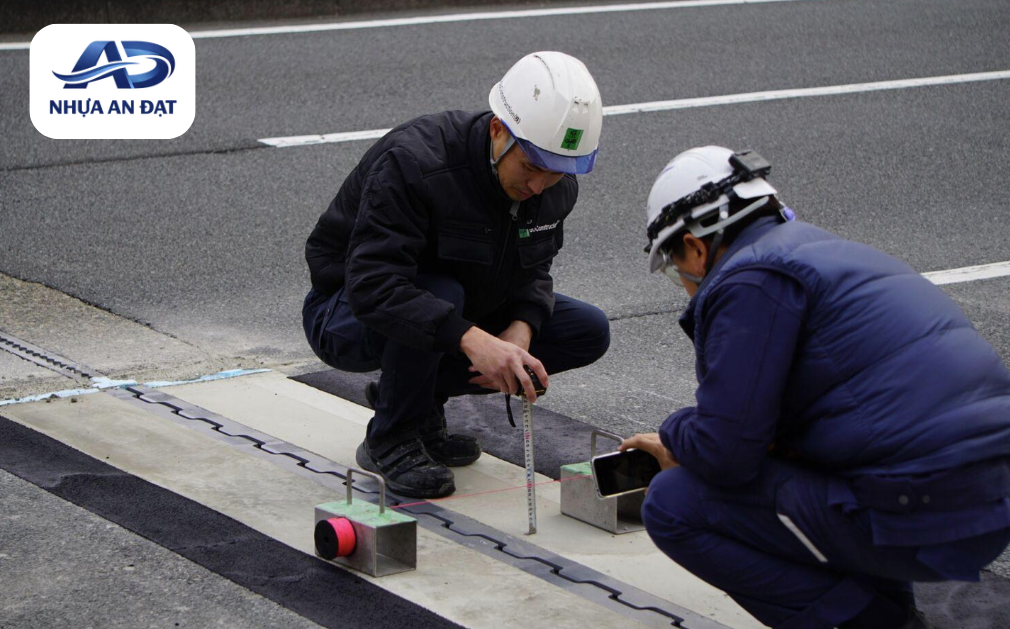

• Khe co giãn thường được bố trí để tiếp nhận sự thay đổi kích thước hoặc chuyển động của kết cấu do nhiệt độ, co ngót và các biến dạng trong phạm vi thiết kế. Tại vị trí này, waterstop phải duy trì khả năng cản nước trong khi hai khối bê tông có thể dịch chuyển tương đối.

• Khe lún lại liên quan nhiều hơn đến khả năng lún khác nhau giữa các khối kết cấu hoặc các phần công trình có tải trọng, chiều cao hay điều kiện nền móng khác nhau. Biên độ và hướng chuyển vị vì vậy cần được xem xét theo hồ sơ kết cấu thay vì suy luận đơn thuần từ tên gọi của khe.

Trước khi chỉ định sản phẩm, kỹ sư nên xác định rõ loại khe, chiều rộng dự kiến, hướng chuyển vị và yêu cầu chống thấm. Những thông tin này là cơ sở để đối chiếu với cấu tạo sản phẩm và tránh việc lựa chọn waterstop theo thói quen từ dự án trước.

3. Băng cản nước cho khe co giãn nên được lựa chọn và bố trí thế nào?

Đối với khe co giãn, sản phẩm cần có cấu tạo phù hợp với vị trí có chuyển vị. Trong hệ các loại băng cản nước PVC SOFUCO, Băng cản nước PVC loại O SOFUCO là dòng cần được xem xét cho nhóm ứng dụng này.

Điểm đặc trưng của Model O là phần tâm được cấu tạo để phù hợp hơn với chuyển động của khe. Tuy nhiên, việc thấy bản vẽ có “khe co giãn” chưa đủ để tự động chốt một quy cách cố định. Kỹ sư vẫn cần kiểm tra điều kiện cụ thể của kết cấu.

3.1. Những thông tin nên có trên chi tiết thiết kế khe co giãn

Một chi tiết thiết kế đầy đủ nên giúp đội thi công hiểu ngay cách bố trí sản phẩm mà không phải tự suy đoán. Các thông tin quan trọng gồm:

• Loại và model băng cản nước: Nên ghi rõ loại O hoặc model được chỉ định, tránh chỉ ghi chung “PVC Waterstop” vì bộ phận mua hàng có thể hiểu theo nhiều cách khác nhau.

• Quy cách sản phẩm: Chiều rộng và các yêu cầu liên quan cần được thể hiện hoặc dẫn chiếu về bảng vật liệu để tránh thay đổi quy cách giữa các khu vực của cùng dự án.

• Vị trí tim băng so với tim khe: Đây là thông tin quan trọng giúp hai cánh sản phẩm được bố trí cân đối trong hai phần kết cấu.

• Chiều rộng và cấu tạo khe: Waterstop phải được xem xét cùng vật liệu chèn khe, sealant và các lớp chống thấm khác, không nên thiết kế như một chi tiết hoàn toàn độc lập.

• Chi tiết tại điểm giao: Nếu khe đứng giao với khe ngang hoặc có chuyển hướng, cần thể hiện phương án nối thay vì để nhà thầu tự xử lý tại công trường.

Với các công trình có yêu cầu riêng về tiết diện hoặc độ dày, kỹ sư có thể đối chiếu thêmBăng cản nước PVC loại O dày SOFUCO. Việc lựa chọn O dày cần dựa trên yêu cầu kỹ thuật cụ thể, không nên mặc định rằng sản phẩm dày hơn luôn đem lại hiệu quả chống thấm cao hơn.

4. Bố trí băng cản nước tại khe lún cần lưu ý điều gì?

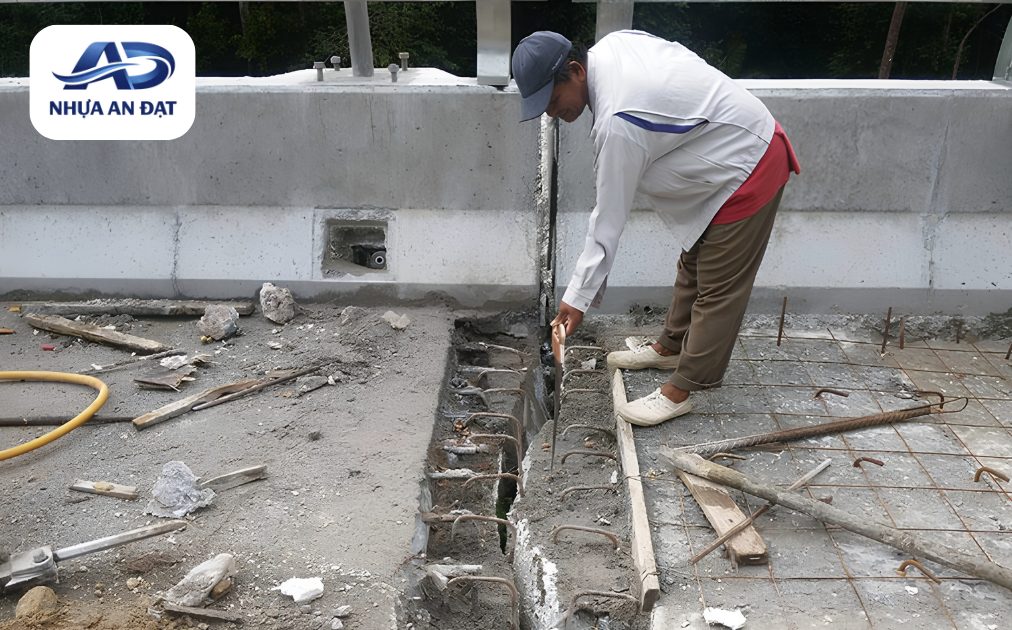

So với khe co giãn, khe lún cần được xem xét kỹ hơn về khả năng chuyển vị tương đối giữa hai phần kết cấu. Khe có thể xuất hiện giữa các khối công trình khác tải trọng, khác chiều cao, khác điều kiện nền móng hoặc tại vị trí được kỹ sư kết cấu chủ động tách khối.

Vì vậy, khi bố trí băng cản nước cho khe lún, kỹ sư không nên lựa chọn sản phẩm chỉ dựa trên tên gọi của khe. Cần xem xét đồng thời chiều rộng khe, hướng và khả năng chuyển vị dự kiến, chiều dày cấu kiện, vị trí tiếp xúc với nước và cấu tạo chống thấm tổng thể.

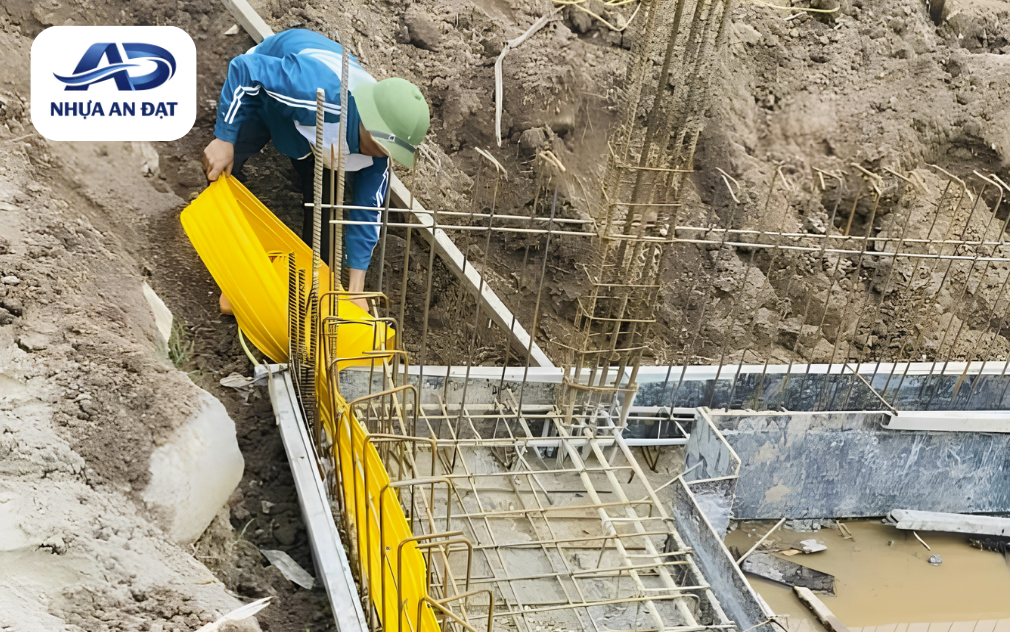

Đặc biệt, waterstop cần tạo thành một tuyến cản nước liên tục qua toàn bộ khu vực có nguy cơ thấm. Nếu tuyến băng bị gián đoạn tại góc, điểm giao hoặc vị trí chuyển tiếp giữa các cấu kiện, chính những điểm này có thể trở thành vị trí yếu của hệ thống chống thấm.

Với những khe có yêu cầu chuyển vị hoặc cấu tạo đặc biệt, kỹ sư nên trao đổi với đơn vị sản xuất trước khi chốt quy cách. Việc cung cấp mặt cắt kết cấu và thông tin về khe giúp nhà máy có cơ sở đối chiếu sản phẩm thay vì lựa chọn chỉ theo kinh nghiệm từ một công trình khác.

5. Những lỗi cần tránh khi chỉ định waterstop cho khe co giãn và khe lún

Một chi tiết thiết kế thiếu thông tin có thể khiến bộ phận mua hàng chọn sai sản phẩm hoặc đội thi công phải tự xử lý ngoài công trường. Với các khe có chuyển vị, những sai lệch này càng cần được kiểm soát vì waterstop phải vừa duy trì khả năng cản nước vừa làm việc phù hợp với cấu tạo khe.

Một số lỗi đáng lưu ý gồm:

• Dùng chung một chỉ định cho mạch ngừng và khe co giãn: Hai vị trí có cơ chế làm việc khác nhau. Nếu bản vẽ chỉ ghi chung “PVC Waterstop” mà không xác định model, người mua rất dễ lựa chọn sản phẩm không đúng chức năng.

• Chỉ định model nhưng thiếu quy cách: Việc ghi Model O nhưng không xác định kích thước hoặc không dẫn chiếu bảng vật liệu vẫn chưa đủ cho quá trình đặt hàng. Quy cách cần được đối chiếu với chiều dày kết cấu và không gian bố trí thực tế.

• Không thể hiện rõ tim waterstop và tim khe: Đây là thông tin cần thiết để đội thi công biết chính xác vị trí đặt sản phẩm. Nếu chỉ thể hiện waterstop bằng ký hiệu chung, cách hiểu giữa thiết kế và hiện trường có thể khác nhau.

• Bỏ qua các góc và điểm giao: Tuyến waterstop hiếm khi chỉ chạy thẳng trên toàn bộ công trình. Khi xuất hiện góc, giao tuyến hoặc chuyển từ phương ngang sang phương đứng, bản vẽ nên thể hiện cách duy trì tính liên tục của hệ thống.

• Mặc định sản phẩm dày hoặc lớn hơn luôn tốt hơn: Quy cách lớn hơn chưa chắc phù hợp hơn. Waterstop còn phải tương thích với chiều dày cấu kiện, mật độ cốt thép và điều kiện đổ bê tông tại vị trí lắp đặt.

Do đó, mục tiêu của hồ sơ thiết kế không phải đưa càng nhiều thông số càng tốt mà là cung cấp đủ thông tin để ba bên gồm thiết kế, mua hàng và thi công hiểu thống nhất về cùng một sản phẩm.

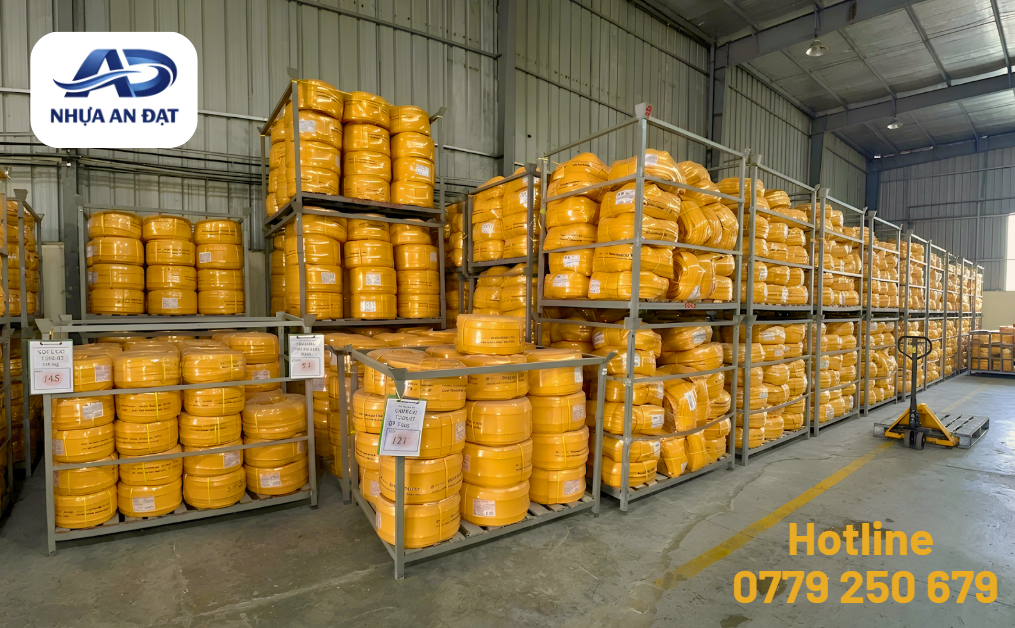

6. Kinh nghiệm từ nhà máy AN ĐẠT khi tiếp nhận yêu cầu theo bản vẽ

Trong quá trình sản xuất và gia công băng cản nước, AN ĐẠT gặp nhiều yêu cầu báo giá mà hồ sơ chỉ thể hiện ký hiệu “Waterstop” tại vị trí khe. Khi thiếu model, quy cách hoặc thông tin về cấu tạo khe, nhà máy chưa thể xác định sản phẩm phù hợp chỉ dựa trên chiều dài cần mua.

Từ góc độ nhà sản xuất, bản vẽ hoặc yêu cầu kỹ thuật nên thể hiện tối thiểu vị trí sử dụng, loại khe, model dự kiến và quy cách cần thiết. Với những vị trí đặc biệt, việc cung cấp thêm mặt cắt kết cấu giúp quá trình trao đổi kỹ thuật chính xác hơn.

Điều này đặc biệt hữu ích đối với kỹ sư thiết kế. Khi sản phẩm đã được xác định đủ rõ ngay từ hồ sơ, bộ phận mua hàng sẽ hạn chế tình trạng thay thế bằng một model khác chỉ vì tên gọi tương tự. Đội thi công cũng có cơ sở kiểm tra vật tư trước khi lắp đặt.

Với các dự án có yêu cầu riêng, kỹ sư có thể trao đổi với AN ĐẠT từ giai đoạn hoàn thiện chỉ định để đối chiếu khả năng sản xuất, quy cách thực tế và tài liệu kỹ thuật của sản phẩm trước khi đưa vào hồ sơ.

7. Kết luận

Băng cản nước cho khe co giãn và khe lún cần được xem xét dựa trên cơ chế làm việc của khe, khả năng chuyển vị, cấu tạo kết cấu và yêu cầu chống thấm thực tế. Việc chỉ ghi chung “PVC Waterstop” trong hồ sơ có thể chưa đủ để bộ phận mua hàng và đội thi công lựa chọn chính xác sản phẩm.

Đối với khe co giãn, Băng cản nước PVC loại O SOFUCO là một trong những dòng sản phẩm cần được xem xét theo yêu cầu thiết kế. Với các trường hợp cần quy cách khác, kỹ sư có thể đối chiếu thêm Băng cản nước PVC loại O dày SOFUCO và trao đổi với nhà sản xuất trước khi chỉ định.

Một chi tiết thiết kế tốt cần giúp người mua biết mua đúng sản phẩm, đội thi công biết đặt đúng vị trí và tư vấn giám sát có đủ cơ sở để kiểm tra đúng yêu cầu. Đây là nền tảng để waterstop thực hiện đúng vai trò trong hệ thống chống thấm của công trình.
