Chỉ định băng cản nước PVC trên bản vẽ cần thể hiện những gì?

24/08/2026Kiến thức

Một chỉ định waterstop tốt không chỉ giúp kỹ sư thể hiện đúng ý đồ thiết kế mà còn giúp bộ phận mua hàng chọn đúng sản phẩm và đội thi công triển khai thống nhất tại công trường. Nếu hồ sơ chỉ ghi chung “PVC Waterstop”, các bên phía sau rất dễ hiểu khác nhau về model, quy cách hoặc vị trí lắp đặt. Từ góc nhìn sản xuất và hỗ trợ kỹ thuật, AN ĐẠT phân tích những thông tin nên có trong hồ sơ để chỉ định băng cản nước rõ ràng và có thể áp dụng thực tế.

1. Vì sao không nên chỉ ghi “PVC Waterstop” trên bản vẽ?

Trong hồ sơ thiết kế, waterstop là một hạng mục kỹ thuật có liên quan trực tiếp đến vị trí mạch ngừng, khe co giãn hoặc các chi tiết chống thấm trong kết cấu bê tông. Nếu bản vẽ chỉ ghi “PVC Waterstop” mà không xác định thêm model hoặc quy cách, bộ phận mua hàng vẫn phải tự lựa chọn giữa nhiều loại băng cản nước PVC khác nhau. Khi đó, quyết định kỹ thuật có thể bị chuyển từ người thiết kế sang người mua vật tư hoặc đội thi công.

Vấn đề không chỉ nằm ở việc mua nhầm sản phẩm. Một model dành cho mạch ngừng và một model dành cho khe có chuyển vị có thể có chiều rộng gần giống nhau nhưng cấu tạo và chức năng khác nhau. Nếu hồ sơ thiếu thông tin, nhà thầu có thể chọn theo thói quen hoặc theo loại dễ mua hơn, trong khi sản phẩm thực tế không phù hợp với ý đồ thiết kế ban đầu.

Do đó, chỉ định tốt cần tạo được sự thống nhất từ thiết kế, trình duyệt vật liệu, mua hàng đến thi công và nghiệm thu. Mục tiêu không phải đưa toàn bộ catalogue lên bản vẽ, mà là cung cấp đủ dữ liệu để các bên hiểu đúng cùng một yêu cầu.

2. Trước khi chỉ định sản phẩm, kỹ sư cần xác định đúng loại vị trí

Việc lựa chọn model phải bắt đầu từ bản chất của vị trí cần chống thấm. Mạch ngừng bê tông, khe co giãn và các khe có chuyển vị không làm việc giống nhau, vì vậy không nên dùng một chỉ định chung cho tất cả.

Đối với mạch ngừng, kỹ sư có thể xem xét Băng cản nước PVC loại V SOFUCO theo yêu cầu thiết kế. Với khe co giãn, Băng cản nước PVC loại O SOFUCO là dòng cần được đối chiếu theo điều kiện chuyển vị và cấu tạo khe. Nếu hồ sơ có yêu cầu riêng về chiều dày hoặc tiết diện, Băng cản nước PVC loại O dày SOFUCO có thể được xem xét khi phù hợp với thiết kế.

Trước khi ghi model lên bản vẽ, kỹ sư nên xác định rõ loại mạch, điều kiện làm việc, vị trí trong kết cấu và khả năng chuyển vị. Khi các yếu tố này đã rõ, việc chỉ định sản phẩm sẽ có cơ sở kỹ thuật hơn và hạn chế nguy cơ thay thế sai ở giai đoạn mua hàng.

3. Chỉ định băng cản nước trên bản vẽ cần có những thông tin nào?

Bản vẽ không cần đưa toàn bộ thông số trong catalogue, nhưng phải có đủ dữ liệu để người mua và đội thi công xác định đúng vật tư. Những thông tin dưới đây là phần cốt lõi nên được thể hiện hoặc dẫn chiếu rõ trong hồ sơ.

Model băng cản nước: Cần xác định rõ loại V, O hoặc dòng sản phẩm tương ứng với chức năng của vị trí. Không nên chỉ ghi “PVC Waterstop” vì tên gọi này có thể bao gồm nhiều tiết diện khác nhau.
Quy cách sản phẩm: Nên thể hiện chiều rộng, chiều dày hoặc mã quy cách nếu hồ sơ đã lựa chọn cụ thể. Chỉ ghi model mà không có quy cách vẫn có thể dẫn đến nhiều phương án mua hàng khác nhau.
Vị trí bố trí: Cần thể hiện tương quan giữa tim waterstop với mạch ngừng hoặc khe, đồng thời cho thấy cách sản phẩm nằm trong chiều dày cấu kiện.
Phạm vi sử dụng: Nếu cùng một dự án có nhiều loại waterstop, nên xác định rõ khu vực nào dùng loại nào để tránh nhầm khi triển khai thực tế.
Yêu cầu tại điểm giao hoặc chuyển hướng: Những vị trí này cần được nhận diện để đội thi công không phải tự quyết định cách xử lý ngoài hiện trường.

Một chỉ định tốt không phải là chỉ định có thật nhiều thông tin, mà là chỉ định đủ để thiết kế, mua hàng và thi công hiểu thống nhất cùng một sản phẩm.

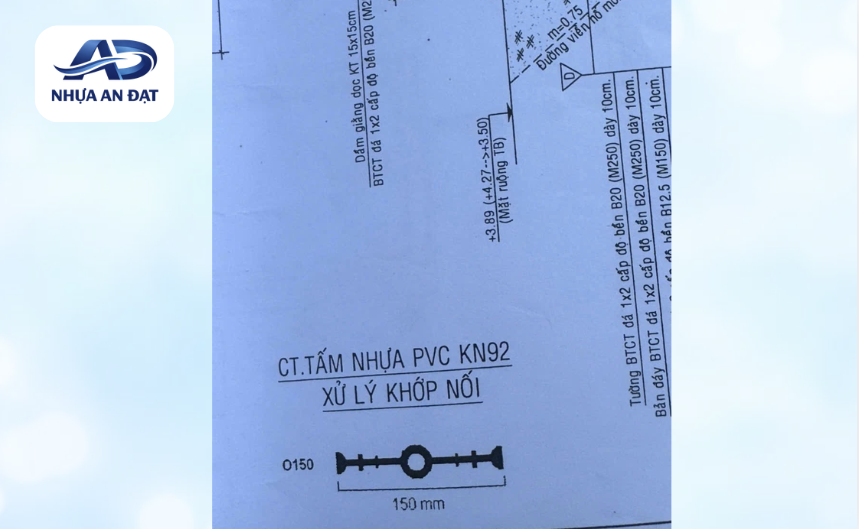

4. Cách thể hiện waterstop trên mặt cắt để đội thi công dễ hiểu

Bên cạnh phần ghi chú, mặt cắt kết cấu cần thể hiện waterstop theo cách giúp đội thi công nhận biết được đúng vị trí lắp đặt. Nếu chỉ dùng một ký hiệu quá đơn giản, người đọc có thể hiểu được “có waterstop” nhưng chưa chắc biết chính xác tim băng nằm ở đâu hoặc phần tâm của sản phẩm được đặt theo hướng nào.

Trên mặt cắt, nên thể hiện rõ mối quan hệ giữa waterstop với đường mạch, hai phần bê tông, cốt thép và các lớp vật liệu liên quan nếu có. Với băng cản nước đặt giữa kết cấu, vị trí tim sản phẩm so với tim mạch là thông tin quan trọng vì ảnh hưởng trực tiếp đến cách hai cánh băng được bê tông bao bọc.

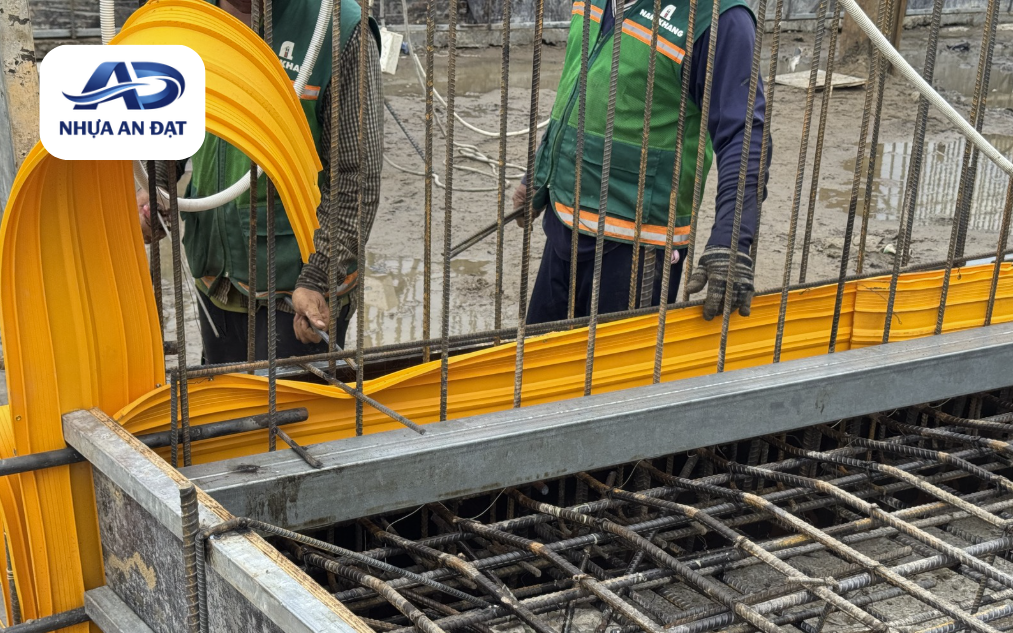

Ngoài ra, kỹ sư cũng nên kiểm tra khả năng thi công ngay trên chi tiết thiết kế. Nếu waterstop được đặt tại khu vực có mật độ cốt thép quá dày, hình học trên bản vẽ có thể đúng nhưng thực tế rất khó cố định hoặc đầm bê tông kín quanh sản phẩm. Vì vậy, chi tiết tốt cần vừa đúng về ý đồ kỹ thuật, vừa có khả năng triển khai thực tế tại công trường.

5. Điểm giao và vị trí chuyển hướng cần được xử lý ngay từ hồ sơ

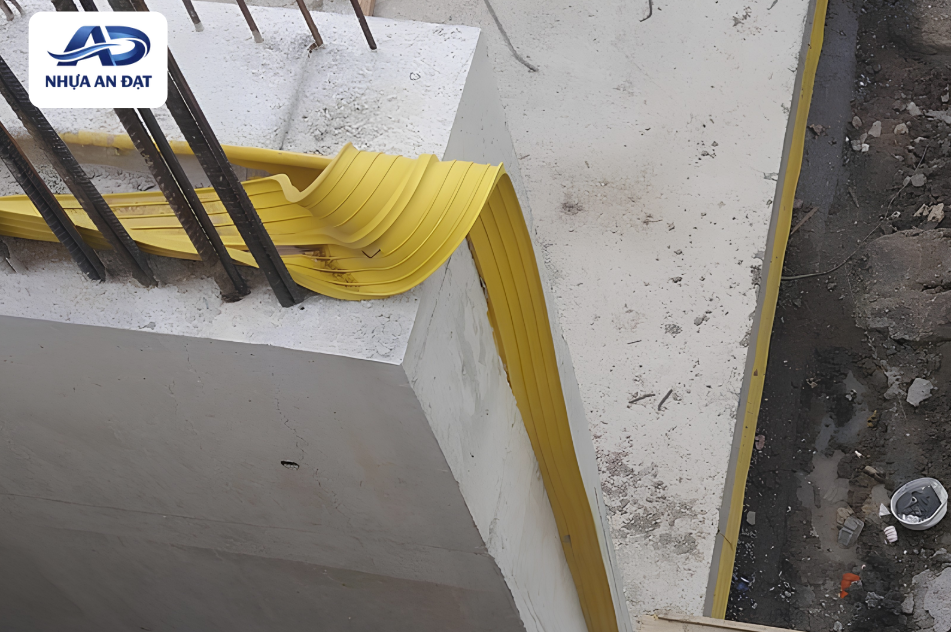

Tuyến waterstop trong công trình hiếm khi chỉ chạy thẳng liên tục. Tại tầng hầm, bể nước hoặc các kết cấu phức tạp, băng có thể chuyển từ phương ngang sang phương đứng, gặp góc hoặc giao với một tuyến khác. Nếu hồ sơ chỉ thể hiện các đoạn riêng lẻ mà không làm rõ sự liên tục của tuyến, đội thi công sẽ phải tự quyết định cách xử lý tại hiện trường.

Các vị trí cần được nhận diện sớm gồm góc chuyển hướng, điểm giao giữa hai tuyến, nơi thay đổi model hoặc quy cách và điểm kết thúc tuyến. Không nhất thiết mỗi vị trí đều cần một bản vẽ riêng, nhưng những điểm có khả năng gây hiểu khác nhau giữa thiết kế và thi công nên được thể hiện bằng detail hoặc ghi chú rõ.

Với các chi tiết đặc thù, kỹ sư có thể trao đổi trước với đơn vị sản xuất và gia công băng cản nước để kiểm tra khả năng cung ứng và cách xử lý thực tế trước khi hoàn thiện hồ sơ.

6. Cách thống nhất chỉ định giữa bản vẽ, chỉ dẫn kỹ thuật và BOQ

Một lỗi khác thường xảy ra khi bản vẽ, chỉ dẫn kỹ thuật và BOQ sử dụng cách gọi sản phẩm không thống nhất. Chẳng hạn, bản vẽ ghi Model V nhưng bảng vật tư chỉ ghi “PVC Waterstop 200 mm”, trong khi chỉ dẫn kỹ thuật lại mô tả chung cho cả mạch ngừng và khe co giãn. Khi hồ sơ chuyển sang bước mua hàng, sự khác biệt này dễ tạo ra nhiều cách hiểu.

Kỹ sư nên thống nhất tối thiểu tên sản phẩm, model, quy cách và phạm vi sử dụng giữa các tài liệu. Nếu chỉ dẫn kỹ thuật quy định thêm các chỉ tiêu cơ lý hoặc hồ sơ chất lượng, cần đảm bảo các yêu cầu này đúng với sản phẩm đã thể hiện trên bản vẽ. BOQ sau đó đóng vai trò xác định khối lượng, không nên vô tình trở thành nguồn chỉ định kỹ thuật khác với thiết kế.

Sự thống nhất này đặc biệt quan trọng ở dự án có nhiều loại waterstop. Hồ sơ càng rõ từ đầu thì quá trình trình duyệt vật liệu, lấy báo giá và nghiệm thu càng ít phát sinh điều chỉnh.

7. Những lỗi cần tránh khi chỉ định băng cản nước PVC

Sai sót trong hồ sơ thường không xuất phát từ việc thiếu hoàn toàn waterstop mà từ chỉ định chưa đủ cụ thể. Một số trường hợp cần được kiểm tra trước khi phát hành bản vẽ gồm:

Chỉ ghi tên chung: “PVC Waterstop” chưa cho biết sản phẩm dùng cho mạch ngừng hay khe có chuyển vị, do đó chưa đủ căn cứ để lựa chọn model.
Có model nhưng thiếu quy cách: Bộ phận mua hàng vẫn có thể nhận nhiều phương án khác nhau về chiều rộng hoặc chiều dày.
Bản vẽ và BOQ không đồng nhất: Hai tài liệu sử dụng khác model hoặc quy cách sẽ khiến quá trình trình duyệt và đặt hàng phải xác nhận lại.
Không thể hiện điểm giao: Tuyến thẳng được chỉ định đầy đủ nhưng góc và điểm chuyển hướng lại để đội thi công tự xử lý.
Không xét điều kiện thi công: Waterstop được bố trí đúng về hình học nhưng nằm trong vùng cốt thép quá dày, gây khó khăn khi cố định và đầm bê tông.

Những lỗi này đều có thể được hạn chế từ giai đoạn thiết kế. Việc rà soát trước khi phát hành hồ sơ thường đơn giản hơn nhiều so với thay đổi vật tư khi công trình đã bắt đầu thi công.

8. Góc nhìn từ nhà máy AN ĐẠT

Trong quá trình tiếp nhận bản vẽ và yêu cầu báo giá, AN ĐẠT thường gặp trường hợp hồ sơ đã xác định vị trí waterstop nhưng chưa đủ thông tin để chốt chính xác sản phẩm. Khi đó, nhà máy cần trao đổi lại về loại mạch, model, quy cách hoặc điều kiện sử dụng trước khi có thể tư vấn và báo giá phù hợp.

Từ góc độ sản xuất, việc được tiếp cận thông tin ngay ở giai đoạn thiết kế giúp giảm nhiều sai lệch về sau. Kỹ sư có thể đối chiếu tiết diện sản phẩm thực tế với cấu tạo công trình; bộ phận mua hàng có căn cứ lấy báo giá cùng một quy cách; còn nhà máy chủ động hơn trong việc chuẩn bị sản xuất và tài liệu kỹ thuật.

Vì vậy, với những dự án có nhiều loại khe hoặc chi tiết đặc thù, việc trao đổi sớm với AN ĐẠT có thể hỗ trợ quá trình hoàn thiện chỉ định trước khi hồ sơ được phát hành chính thức.

9. Kết luận

Chỉ định băng cản nước PVC hiệu quả cần đảm bảo các bên từ thiết kế, mua hàng đến thi công cùng hiểu một yêu cầu kỹ thuật. Hồ sơ nên xác định rõ loại vị trí, model, quy cách, vị trí bố trí và cách xử lý các điểm giao hoặc chuyển hướng, đồng thời thống nhất những nội dung này giữa bản vẽ, chỉ dẫn kỹ thuật và BOQ.

Kỹ sư không cần đưa toàn bộ catalogue sản phẩm vào hồ sơ, nhưng cần cung cấp đủ thông tin để hạn chế việc lựa chọn waterstop theo suy đoán ở các giai đoạn sau. Với những vị trí đặc biệt, đơn vị sản xuất và gia công băng cản nướccó thể hỗ trợ đối chiếu tiết diện và khả năng cung ứng trước khi chốt chỉ định.
