Cân bằng chất bôi trơn PVC tấm cứng ảnh hưởng gì?

Cân bằng chất bôi trơn PVC tấm cứng ảnh hưởng trực tiếp đến thời điểm fusion, tải extruder, trạng thái bề mặt và mức tích tụ vật liệu tại die. Cả thiếu lẫn dư lubricant đều có thể khiến dây chuyền mất ổn định. Trong bài viết này, AN ĐẠT phân tích cách đọc các dấu hiệu trên máy và thành phẩm trước khi điều chỉnh hệ bôi trơn.

1. Vai trò của lubricant nội và ngoại trong PVC tấm cứng

Trong công thức PVC cứng, lubricant có nhiệm vụ kiểm soát ma sát trong quá trình vật liệu đi từ Dry Blend đến trạng thái nóng chảy và sau đó qua screw, barrel, adapter và die.

Trong thực tế công thức thường phân biệt tương đối giữa lubricant nội và lubricant ngoại, dù một số chất có thể thể hiện đồng thời cả hai mức độ tác động.

• Lubricant nội: Chủ yếu tác động đến ma sát bên trong hệ polymer, ảnh hưởng rheology và khả năng chuyển động của vật liệu khi PVC phát triển thành melt.

• Lubricant ngoại: Có xu hướng giảm ma sát giữa PVC với bề mặt kim loại của thiết bị, ảnh hưởng đến mức bám screw, barrel và die cũng như thời điểm fusion.

Điểm quan trọng là hai nhóm này phải được cân bằng, không phải lựa chọn càng nhiều càng tốt. Nếu ma sát quá cao, vật liệu có thể nhận nhiều năng lượng cơ học, tải máy và nhiệt ma sát tăng. Ngược lại, bôi trơn quá mạnh có thể làm các hạt PVC khó nhận đủ shear để fusion trong vùng cần thiết.

Vì vậy, trong một PVC Compound cho tấm PVC cứng, hệ lubricant cần được xem cùng PVC Resin, filler, stabilizer, Processing Aid, cấu hình screw và output.

2. Dấu hiệu khi hệ bôi trơn chưa đủ

Khi khả năng bôi trơn chưa phù hợp theo hướng thiếu, ma sát giữa vật liệu với chính nó và với thiết bị có thể tăng. Các biểu hiện thường cần kiểm tra gồm:

• Torque hoặc dòng motor tăng: Extruder phải tiêu tốn nhiều năng lượng hơn để vận chuyển và gia công vật liệu.

• Nhiệt melt tăng: Nhiệt cài đặt có thể không đổi nhưng nhiệt thực tế của vật liệu tăng do ma sát và shear.

• Áp suất tăng: Độ nhớt và trạng thái dòng chảy có thể khiến pressure trước die cao hơn.

• Bề mặt thiếu ổn định: Ma sát và trạng thái dòng quá mạnh có thể góp phần gây vệt hoặc bề mặt không đồng đều.

• Cửa sổ máy hẹp: Khi tăng RPM hoặc output, tải có thể tăng nhanh và dây chuyền khó duy trì trạng thái ổn định.

Tuy nhiên, torque cao không đồng nghĩa chắc chắn thiếu lubricant. Resin K-value cao hơn, filler thay đổi, Processing Aid tăng hoặc nhiệt thấp cũng có thể tạo hiện tượng tương tự.

Do đó, nếu nhà máy thấy dòng motor tăng sau khi đổi một lô nguyên liệu, cần đối chiếu đồng thời công thức, profile nhiệt và output trước khi bổ sung lubricant.

3. Dấu hiệu khi hệ bôi trơn quá mạnh

Dư lubricant cũng có thể gây lỗi, nhưng biểu hiện thường khác với trường hợp thiếu.

Một hệ bôi trơn ngoại quá mạnh có thể làm giảm mức tiếp xúc và ma sát cần thiết giữa PVC với thiết bị. Vật liệu đi qua extruder nhưng chưa phát triển đủ trạng thái fusion ở vị trí mong muốn.

Khi đó, việc tăng nhiệt đôi khi làm tấm cải thiện tạm thời vì hệ nhận thêm năng lượng. Tuy nhiên, đây chưa chắc là cách xử lý tối ưu vì lịch sử nhiệt của PVC cũng tăng theo. Nếu phải liên tục nâng nhiệt để bù cho fusion chậm, cần xem lại cân bằng lubricant cùng Processing Aid và resin, thay vì chỉ tiếp tục chỉnh máy.

4. Lubricant ảnh hưởng đến fusion như thế nào?

Fusion là một trong những điểm trung tâm khi đánh giá hệ bôi trơn PVC cứng. PVC cần nhận đủ nhiệt, shear và áp lực để chuyển từ hệ hạt resin sang một khối melt có mức hợp nhất phù hợp. Lubricant điều chỉnh lượng ma sát xuất hiện trong chính quá trình này.  Có thể hình dung ba trạng thái:

• Bôi trơn quá thấp: Ma sát lớn làm PVC nhận nhiều năng lượng hơn. Fusion có thể diễn ra nhanh hơn nhưng đồng thời torque, nhiệt ma sát và nguy cơ over-processing cũng tăng.

• Vùng cân bằng: Hệ nhận đủ năng lượng để fusion trong vùng phù hợp, trong khi tải máy và nhiệt vẫn nằm trong cửa sổ vận hành có thể kiểm soát.

• Bôi trơn quá mạnh: Ma sát giảm quá nhiều có thể trì hoãn fusion. Vật liệu tiến về phía die nhưng trạng thái melt chưa phát triển đúng như thiết kế.

Đây cũng là lý do độ gel hóa PVC không thể được điều chỉnh chỉ bằng nhiệt barrel. Lubricant, resin, filler, Processing Aid, RPM và screw đều tác động đến mức năng lượng mà vật liệu thực sự nhận được. Mục tiêu của công thức không phải tạo fusion nhanh nhất mà là fusion đúng vùng và đủ ổn định tại output sản xuất mục tiêu.

5. Ảnh hưởng đến tải máy, bề mặt và plate-out

Hệ bôi trơn thể hiện khá rõ trên cả máy và thành phẩm.

Tải máy

Khi ma sát tăng, torque hoặc dòng motor thường có xu hướng tăng theo. Nếu lubricant quá mạnh và fusion bị trì hoãn, tải có thể giảm nhưng điều đó không có nghĩa công thức tốt hơn. Torque thấp nhưng tấm thiếu cơ tính hoặc bề mặt không ổn định vẫn là một hệ cần điều chỉnh.

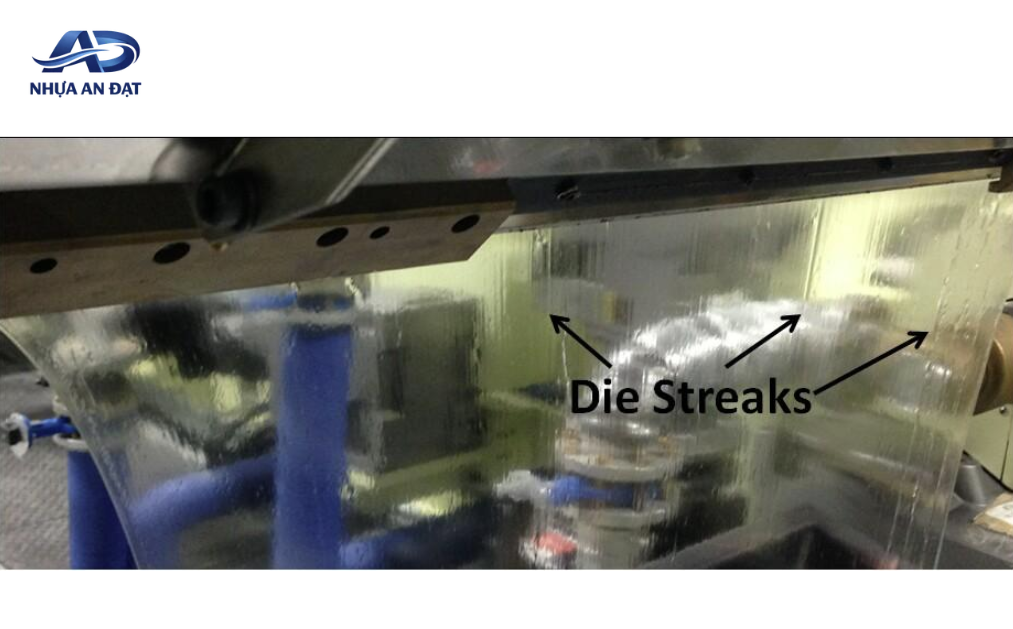

Bề mặt tấm

Mức fusion, rheology và tương tác giữa melt với die ảnh hưởng trực tiếp đến ngoại quan. Bề mặt thô, vệt dòng hoặc độ bóng thay đổi có thể liên quan tới lubricant, nhưng cũng cần loại trừ các yếu tố khác như nhiệt, die flow, filler, dispersion, mức fusion và tình trạng bề mặt die. Do đó, không nên nhìn một lỗi bề mặt rồi mặc định tăng wax hoặc giảm lubricant.

Plate-out

Plate-out là hiện tượng một số thành phần tích tụ dần trên bề mặt thiết bị, thường dễ thấy tại die hoặc các vùng tiếp xúc với melt. Hệ lubricant chưa tương thích có thể góp phần vào hiện tượng này, nhưng plate-out cũng liên quan đến stabilizer, filler, pigment, Processing Aid và khả năng tương thích của toàn công thức.

Nếu vệ sinh die xong tấm chạy đẹp nhưng lỗi quay lại sau một thời gian tương đối ổn định, cần đặc biệt kiểm tra xu hướng build-up thay vì chỉ chỉnh nhiệt.

6. Vì sao cùng công thức nhưng sang máy khác lại phải chỉnh lubricant?

Đây là một tình huống thường gặp khi nhà máy chuyển compound sang dây chuyền khác hoặc khi nhà cung cấp thử công thức trên máy riêng trước khi khách hàng chạy thực tế. Cùng một Dry Blend nhưng năng lượng vật liệu nhận được có thể khác do:

• Thiết kế screw: Hình học, compression và mixing khác nhau tạo mức shear khác nhau.

• L/D: Thời gian và vùng gia công vật liệu thay đổi.

• RPM: Tốc độ screw ảnh hưởng shear và lượng nhiệt cơ học.

• Output: Lượng vật liệu đi qua trên mỗi đơn vị thời gian làm thay đổi residence time và tải.

• Die: Áp suất và dòng chảy phía sau extruder khác nhau.

• Cooling của thiết bị: Khả năng kiểm soát nhiệt thực tế của barrel và screw có thể khác.

Ví dụ, một công thức có mức bôi trơn phù hợp trên máy tạo shear cao có thể fusion chậm khi chuyển sang thiết bị truyền ít năng lượng cơ học hơn. Đây là lý do không nên xem một tỷ lệ lubricant đã chạy tốt trên máy A là công thức chuẩn áp dụng nguyên trạng cho máy B.

7. Cách khoanh vùng khi cần điều chỉnh công thức

Khi nghi ngờ hệ bôi trơn chưa phù hợp, AN ĐẠT khuyến nghị không thay nhiều phụ gia cùng lúc. Nên xây một baseline trước rồi đọc từng biến.

Bước 1: Ghi lại điều kiện đang chạy

Trước khi chạy máy cần lưu: profile nhiệt; RPM; output; torque hoặc dòng motor; áp suất nếu có; trạng thái bề mặt; thời điểm plate-out xuất hiện.

Bước 2: So sánh với mẫu đạt

Nếu trước đó có công thức chạy ổn định, cần đối chiếu resin, filler, stabilizer, Processing Aid và lubricant giữa hai mã.

Bước 3: Xác định vấn đề nằm ở fusion hay tải máy

Nếu torque cao nhưng fusion và bề mặt vẫn tốt, hướng xử lý khác với trường hợp torque thấp nhưng tấm under-fusion.

Bước 4: Chỉ điều chỉnh một hướng chính

Không nên cùng lúc: tăng lubricant; tăng nhiệt; thay ACR; giảm filler. Nếu tất cả biến đều thay đổi, kết quả trial gần như không còn khả năng truy nguyên.

Bước 5: Chạy tại output thực tế

Công thức chỉ được xem là phù hợp khi duy trì được fusion, tải và bề mặt tại tốc độ nhà máy thực sự cần sản xuất.

8. Câu hỏi thường gặp về chất bôi trơn PVC tấm cứng

8.1 Lubricant nội và ngoại khác nhau thế nào?

Lubricant nội chủ yếu ảnh hưởng ma sát và dòng chảy bên trong hệ polymer, trong khi lubricant ngoại thiên về giảm tương tác giữa PVC với bề mặt kim loại. Một số chất có thể thể hiện cả hai cơ chế ở mức độ khác nhau.

8.2 Bôi trơn nhiều có làm PVC khó gel hóa không?

Có thể. Đặc biệt khi hệ external lubrication quá mạnh, lượng ma sát và shear truyền vào PVC giảm, khiến fusion bị trì hoãn.

8.3 Vì sao cùng công thức nhưng máy khác nhau phải chỉnh lubricant?

Vì screw, shear, RPM, output, residence time và die khác nhau làm năng lượng truyền vào vật liệu thay đổi. Cân bằng lubricant vì vậy phải gắn với dây chuyền cụ thể.

8.4 Plate-out có phải luôn do lubricant dư không?

Không. Lubricant chỉ là một trong các biến cần kiểm tra. Stabilizer, filler, pigment, Processing Aid và mức tương thích của toàn công thức cũng có thể ảnh hưởng.

9. AN ĐẠT tiếp cận hệ bôi trơn khi cung ứng nguyên liệu pha sẵn như thế nào?

Đối với nhà máy sản xuất tấm PVC cứng quy mô công nghiệp, hệ phối liệu thường gồm PVC Resin, filler, stabilizer, Processing Aid và nhiều thành phần lubricant với lượng sử dụng khác nhau. Sai lệch ở khâu cân hoặc thay đổi grade nguyên liệu có thể làm fusion và tải máy thay đổi giữa các mẻ.

Tùy ứng dụng và phạm vi kỹ thuật thực tế, AN ĐẠT có thể tiếp nhận mẫu tấm, công thức tham chiếu và dữ liệu dây chuyền để đánh giá phương án phối trộn và cung ứng nguyên liệu PVC pha sẵn theo mã công thức cho nhà máy.

Với nhóm tấm PVC cứng, những thông tin đặc biệt quan trọng gồm resin và K-value đang sử dụng, loại và tỷ lệ filler, hệ stabilizer, lubricant hiện tại nếu có dữ liệu, profile nhiệt, RPM và output, dòng motor hoặc torque, bề mặt tấm mục tiêu, cũng như thời điểm xuất hiện plate-out nếu đang có lỗi.

Từ các dữ liệu này, hệ bôi trơn được đánh giá trong mối quan hệ với fusion và processing window, thay vì đặt một tỷ lệ wax hoặc lubricant cố định rồi áp dụng cho mọi dây chuyền.

Với nhà máy đang tự cân nhiều loại phụ gia, nguyên liệu pha sẵn theo mã đã trial có thể giúp giảm một phần biến động ở công đoạn dosing. Tuy nhiên, công thức vẫn phải được xác nhận trên đúng extruder, die và output trước khi chuyển sang cung ứng ổn định.

10. Kết luận

Cân bằng chất bôi trơn PVC tấm cứng là bài toán kiểm soát ma sát, fusion và tương tác giữa melt với thiết bị. Cả thiếu và dư lubricant đều có thể tạo vấn đề về torque, nhiệt, bề mặt hoặc plate-out.

Điểm quan trọng là không nhìn lubricant như một thành phần độc lập. Resin, filler, stabilizer, Processing Aid, screw và output đều có thể làm vùng bôi trơn phù hợp thay đổi.

Khi dây chuyền xuất hiện tải máy cao, fusion chậm, bề mặt biến động hoặc plate-out, nhà máy nên so sánh mẫu đạt với mẫu lỗi, dữ liệu máy và thay đổi nguyên liệu gần nhất trước khi chỉnh công thức.

AN ĐẠT có thể tiếp nhận các dữ liệu này để đánh giá phạm vi liên quan đến phối liệu và khả năng xây dựng nguyên liệu PVC pha sẵn theo điều kiện sản xuất thực tế khi phù hợp với nhóm sản phẩm của khách hàng.

Thông tin liên hệ - Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.

• Hotline/ ZALO: 0707488367

• Email: congthanh.andat@gmail.com

• Website: https://andatplastic.vn/

• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

Xem thêm:

• HẠT NHỰA PVC: ĐẶC TÍNH, ỨNG DỤNG VÀ GIA CÔNG HẠT NHỰA THEO YÊU CẦU
• Hạt Nhựa PVC Mềm Và PVC Cứng Khác Nhau Thế Nào?
